KWALIFIKACJA ELE5 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

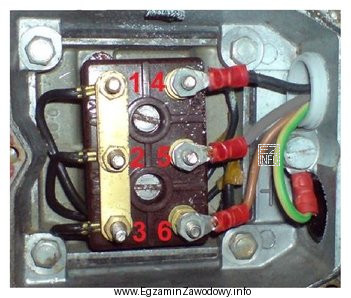

Na ilustracji widoczna jest tabliczka zaciskowa silnika trójfazowego z połączeniem w gwiazdę, co można rozpoznać po metalowych zworkach łączących zaciski 4-5-6. Aby przekształcić układ z gwiazdy na trójkąt, należy usunąć te zworki i połączyć odpowiednie pary zacisków: początek pierwszego uzwojenia (zacisk 1) z końcem trzeciego (zacisk 4), początek drugiego uzwojenia (zacisk 2) z końcem pierwszego (zacisk 5) oraz początek trzeciego uzwojenia (zacisk 3) z końcem drugiego (zacisk 6). Takie połączenie zapewnia prawidłowe skojarzenie uzwojeń w trójkąt, gdzie koniec każdego uzwojenia jest połączony z początkiem następnego, tworząc zamknięty obwód trójkątny. Połączenie 1-4, 2-5, 3-6 jest zatem prawidłowym rozwiązaniem.
