KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

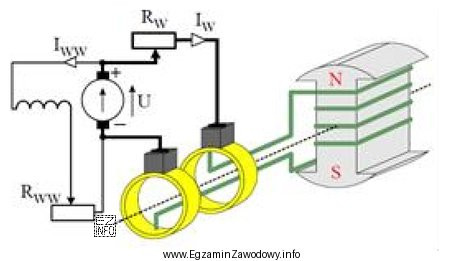

Na ilustracji przedstawiony jest sposób przyłączenia wzbudnicy do wirnika generatora. Widać na niej szczotki i pierścienie ślizgowe, które są charakterystyczne dla tego typu połączenia. Pozostałe odpowiedzi nie pasują do przedstawionego schematu: układ połączenia generatora z turbiną nie zawierałby elementów szczotkowych, sposób odprowadzenia napięcia generatora synchronicznego zazwyczaj nie jest przedstawiany w ten sposób, a układ do czyszczenia pierścieni nie jest elementem schematycznym generatora.
