KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

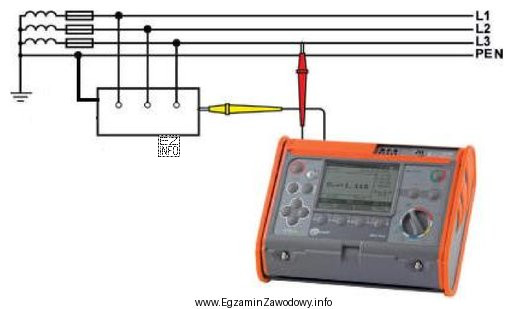

W pytaniu dotyczącym pomiaru przedstawionym na ilustracji zastosowano urządzenie mierzące impedancję pętli zwarcia. Pomiar ten jest wykonywany w celu oceny skuteczności ochrony przeciwporażeniowej w instalacjach elektrycznych. Metoda polega na pomiarze całkowitej impedancji obwodu dla prądu zwarciowego między przewodem fazowym a przewodem ochronnym (PEN lub PE). Wynik pomiaru umożliwia ocenę, czy zabezpieczenia w instalacji zadziałają wystarczająco szybko w przypadku zwarcia, aby zapewnić bezpieczeństwo użytkowników. Zdjęcie przedstawia miernik oraz układ połączeń typowy dla tego rodzaju pomiaru.
