W generatorze synchronicznym wyróżnia się dwa zasadnicze zespoły: stojan (część nieruchoma) oraz wirnik (część wirująca). Pytanie dotyczy uzwojenia stojana, czyli uzwojenia, w którym w czasie pracy indukuje się napięcie i z którego energia elektryczna jest wyprowadzana do układu.
Dlaczego poprawne jest "literą B"?

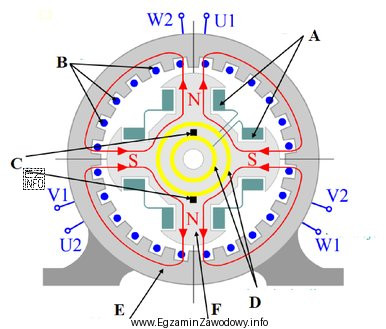

Uzwojenie stojana jest umieszczone w żłobkach rdzenia stojana, czyli w pakiecie blach znajdującym się na obwodzie części nieruchomej. Na przekroju poprzecznym zwykle widać je jako zestaw przewodów/cewek rozłożonych dookoła wewnętrznego obwodu stojana, wokół szczeliny powietrznej. W przedstawionej ilustracji to właśnie ten obszar został oznaczony literą B.
Dlaczego pozostałe odpowiedzi są błędne?
- Oznaczenie "literą A" jest niepoprawne, jeśli wskazuje element wirujący (wirnik, bieguny, jarzmo wirnika) lub część mechaniczną, ponieważ uzwojenie stojana nie obraca się i nie jest osadzone na wale.
- Oznaczenie "literą C" jest niepoprawne, gdy odnosi się do szczeliny powietrznej, rdzenia lub obudowy bez uzwojenia. Same elementy ferromagnetyczne (pakiet blach) nie są uzwojeniem.
- Oznaczenie "literą D" jest niepoprawne, jeśli wskazuje uzwojenie wzbudzenia wirnika, pierścienie ślizgowe albo inne elementy układu wzbudzenia. Uzwojenie wirnika pełni inną funkcję (wytwarza pole magnetyczne) i znajduje się na części wirującej.
Wskazówka egzaminacyjna: gdy masz wątpliwość na rysunku, najpierw znajdź wał i elementy centralne — to zwykle wirnik. Uzwojenie stojana szukaj na obwodzie części nieruchomej, równomiernie rozmieszczonego w żłobkach.
