Pierścienie ślizgowe są charakterystycznym elementem wielu generatorów synchronicznych z wzbudzeniem elektromagnetycznym. Ich zadaniem jest doprowadzenie prądu wzbudzenia z części nieruchomej (przez szczotki) do uzwojenia wzbudzenia znajdującego się na wirniku. W praktyce rozpoznaje się je na przekroju jako dwa koncentryczne pierścienie osadzone na wale wirnika (zwykle w pobliżu końca wału), współpracujące ze szczotkami.

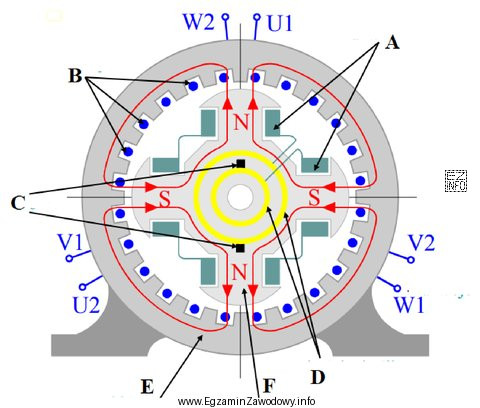

Odpowiedź "literą D" jest poprawna, ponieważ na tej ilustracji oznaczenie D odnosi się do pierścieni ślizgowych, czyli elementu toru zasilania uzwojenia wzbudzenia wirnika. To właśnie pierścienie, a nie elementy stojana, umożliwiają podanie prądu DC do wirnika podczas pracy maszyny.
- Odpowiedź "literą C" jest nieprawidłowa, jeżeli wskazuje element o innej funkcji (np. część stojana, obudowę, łożysko lub uzwojenie). Takie elementy nie realizują doprowadzenia prądu przez styk ślizgowy.
- Odpowiedź "literą F" jest nieprawidłowa, gdyż w typowym przekroju generatora oznaczenie to może dotyczyć innego podzespołu (np. wentylacji, osłon, połączeń). Sama obecność litery nie przesądza o funkcji – decyduje położenie na wirniku i forma "pierścieni".
- Odpowiedź "literą A" jest nieprawidłowa, jeśli odnosi się do elementu statycznego lub konstrukcyjnego. Pierścienie ślizgowe muszą być częścią wirującą (zamocowaną na wale), bo współpracują ze szczotkami podczas obrotu.
Wskazówka egzaminacyjna: przy pytaniach "na ilustracji oznaczono…" najpierw ustal, czego szukasz funkcjonalnie (doprowadzenie wzbudzenia do wirnika), a dopiero potem szukaj elementu o właściwym położeniu (na wale/wirniku) i kształcie (pierścienie). To ogranicza pomyłki wynikające z podobieństwa graficznego innych części.
