KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2021 (test 2)

PYTANIE NR 13.

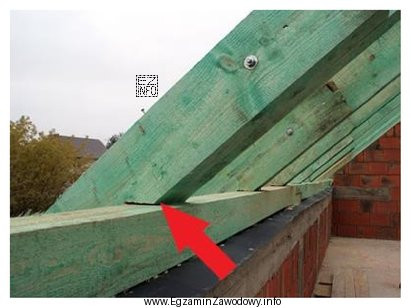

Na ilustracji strzałką wskazano połączenie krokwi
Ilustracja przedstawia fragment konstrukcji dachowej, w której widoczny jest sposób połączenia krokwi z murłatą.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Z murłatą na zacios" opisuje typowy węzeł więźby, gdzie stopa krokwi jest podcięta (zacios) i oparta na murłacie. Pozostałe odpowiedzi odnoszą się do innych elementów (płatew, belka stropowa, ścianka kolankowa) i innych rodzajów złączy, więc nie pasują do wskazanego połączenia.

Pełne wyjaśnienie:

Węzły więźby dachowej rozpoznaje się, łącząc dwie informacje: z jakim elementem współpracuje krokiew oraz jaki rodzaj obróbki/połączenia wykonano na drewnie. W typowym rozwiązaniu krokiew opiera się stopą na murłacie, a odpowiednie dopasowanie wykonuje się przez zacios (podcięcie/wybranie), aby zwiększyć powierzchnię oparcia i ustabilizować ułożenie elementu.

Odpowiedź "z murłatą na zacios" jest prawidłowa, gdy na ilustracji widać stopę krokwi osadzoną na murłacie oraz charakterystyczne podcięcie umożliwiające oparcie.

  • "Z płatwią na jaskółczy ogon" jest nieadekwatne, ponieważ połączenia krokwi z płatwią mają inną geometrię i inne funkcje w układzie więźby; "jaskółczy ogon" to specyficzny kształt złącza, który nie jest typowym określeniem dla standardowego oparcia krokwi na murłacie.
  • "Z belką stropową na zwidłowanie" dotyczy innego węzła (krokiew–belka stropowa) oraz innego sposobu łączenia elementów. Jeśli na rysunku wskazano węzeł przy okapie/dolnym oparciu, belka stropowa zwykle nie jest elementem bezpośredniego oparcia krokwi w takim detalu.
  • "Ze ścianką kolankową na zamek ukośny" również wskazuje inny element i inny typ złącza. Ścianka kolankowa jest elementem murowanym/żelbetowym lub w konstrukcji szkieletowej, a opis "zamek ukośny" nie odpowiada typowemu nazewnictwu prostego oparcia krokwi na murłacie.

Wskazówka egzaminacyjna: najpierw nazwij elementy konstrukcyjne (murłata vs płatew), a dopiero potem dopasuj typ połączenia. Unikniesz wtedy błędu polegającego na wyborze "egzotycznie brzmiącej" nazwy złącza zamiast tej, która pasuje do konkretnego węzła.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zacios to podcięcie (wybranie) w stopie krokwi, które pozwala stabilnie oprzeć ją na murłacie i zwiększyć powierzchnię styku. Dzięki temu krokiew mniej się "ślizga" i łatwiej zachować prawidłową geometrię węzła przy okapie.
Najpierw identyfikuj murłatę: to element ułożony na ścianie, wzdłuż okapu, stanowiący podporę dla końców krokwi. Jeśli strzałka wskazuje dolny koniec krokwi oparty na belce na ścianie, to zwykle jest to węzeł krokiew–murłata.
Różne węzły mają inne zadania: oparcie, przeniesienie sił, usztywnienie i montaż. Nazwa połączenia opisuje geometrię i sposób pracy złącza, więc musi pasować do konkretnego układu elementów (np. murłata vs płatew) oraz do miejsca w konstrukcji.
Murłata to belka rozkładająca obciążenia od więźby na ścianę nośną. Układa się ją wzdłuż ścian zewnętrznych, zwykle na wieńcu/na koronie muru, a następnie mocuje kotwami. Do murłaty opiera się m.in. końce krokwi.
Częsty błąd to mylenie elementów: płatew (podpora pośrednia) bywa brana za murłatę (podpora przy ścianie). Drugi błąd to wybór odpowiedzi z "rzadko spotykaną" nazwą złącza bez sprawdzenia, czy pasuje do wskazanego miejsca w więźbie.
Tak, na budowie wiedza ogólnobudowlana pomaga w komunikacji i koordynacji robót. Betoniarz-zbrojarz współpracuje m.in. przy wieńcach, ścianach i elementach, do których mocuje się murłatę, więc rozumienie, gdzie i po co występuje murłata oraz krokiew, ułatwia organizację prac.
Kluczowe są wieniec/strop/wieńce obwodowe, bo zapewniają sztywną i równą podstawę oraz miejsce zakotwienia. W praktyce ważne jest poprawne rozmieszczenie i przygotowanie kotew oraz zachowanie poziomu, aby później montaż murłaty i krokwi przebiegał bez przeróbek.
Zawsze wtedy, gdy odpowiedzi różnią się przede wszystkim elementem (murłata/płatew/belka/ścianka). Jeśli rozpoznasz miejsce węzła na rysunku, zawężasz wybór do jednej logicznej grupy. Dopiero potem oceniaj, czy opis złącza (np. zacios) pasuje do geometrii.
To węzeł, przez który obciążenia z dachu trafiają na ściany nośne. Poprawne oparcie i stabilizacja krokwi ograniczają przemieszczenia, skręcanie i ryzyko uszkodzeń. W praktyce wpływa to na trwałość dachu i bezpieczeństwo użytkowania budynku.
Ucz się "pakietami": (1) elementy więźby i ich położenie, (2) typowe węzły (okap, kalenica, podparcie pośrednie), (3) nazwy najczęściej spotykanych złączy. Pomaga też trening na rysunkach: najpierw nazwij elementy, potem dopasuj połączenie.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: ""Z murłatą na zacios" opisuje typowy węzeł więźby, gdzie stopa krokwi jest podcięta (zacios) i oparta na murłacie."

Źródła:

  • PN-EN 1995-1-1:2008 Eurokod 5: Projektowanie konstrukcji drewnianych — Część 1-1: Postanowienia ogólne — Reguły ogólne i reguły dotyczące budynków (kontekst: konstrukcje drewniane i rozwiązania węzłów)
  • PN-EN 1995-1-1/NA:2010 (lub nowszy krajowy załącznik): Eurokod 5 — Załącznik krajowy (kontekst: stosowanie rozwiązań konstrukcji drewnianych w praktyce krajowej)

Materiały:

  • Podręczniki i skrypty z zakresu ciesielstwa i konstrukcji drewnianych (dział: połączenia ciesielskie)
  • Atlasy/zeszyty ćwiczeń z detalami więźby dachowej i nazwami węzłów
  • Materiały szkoleniowe BHP i organizacji robót budowlanych: komunikacja międzybranżowa na budowie
