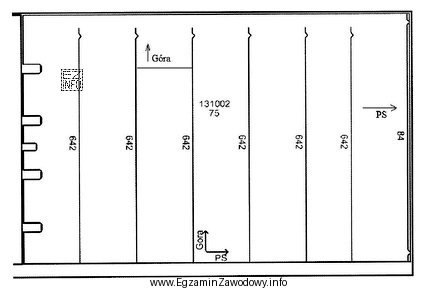

Na kartach wykroju i rysunkach warsztatowych stosuje się układ odniesienia (np. "Góra" oraz skrót kierunku bocznego). Taki układ pozwala jednoznacznie interpretować, w którą stronę należy przesunąć linię (trasę), gdy element ma określoną grubość i gdy trzeba wskazać stronę, po której ma znaleźć się materiał po wykonaniu spoiny lub montażu.
Odpowiedź "W kierunku PS." jest poprawna, ponieważ pytanie dotyczy kierunku odkładania grubości usztywnień względem tras, a na karcie wykroju występuje oznaczenie kierunku "PS" jako strzałka odniesienia. W praktyce oznacza to, że jeśli trasa jest linią bazową dla położenia usztywnienia, to uwzględnienie grubości/położenia materiału wykonuje się w stronę określoną przez ten kierunek, aby zachować zgodność z dokumentacją montażową.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "W kierunku burty." – to sformułowanie jest zbyt ogólne i nie wynika wprost z konwencji danej karty. "Burta" opisuje stronę jednostki, ale pytanie odnosi się do oznaczenia kierunku na karcie wykroju, które jest podane jako "PS".
- "W 1/3 grubości usztywnienia." – wprowadza mylenie dwóch różnych zagadnień: odkładania kierunku od trasy oraz odkładania położenia osi/środka w grubości. Pytanie nie dotyczy wyznaczania osi neutralnej ani punktu w grubości, tylko strony, po której odkłada się grubość.
- "W połowie grubości usztywnienia." – podobnie jak wyżej, dotyczy wyznaczenia środka grubości, co byłoby istotne np. przy osiowaniu, ale nie odpowiada na pytanie o kierunek względem tras.
Wskazówka egzaminacyjna: jeśli w treści pada pytanie "w którym kierunku…", szukaj na rysunku/kartach wykroju strzałek i podpisów kierunków (np. "Góra", "PS"). Odpowiedzi typu "w połowie" lub "w 1/3" zwykle dotyczą innego typu zadań (osi, punktów odniesienia, podziałów), a nie kierunków.
