KWALIFIKACJA GIW3 - STYCZEŃ 2016

Urabianie złoża zrywakiem wibracyjnym to forma urabiania mechanicznego polegająca na spulchnianiu i rozluźnianiu calizny (gruntu/skały) poprzez wprowadzanie zęba zrywaka w materiał oraz wspomaganie procesu drganiami. W praktyce zrywak (ripper) jest osprzętem montowanym na nośniku (często maszynie gąsienicowej), a wersja wibracyjna ma dodatkowy element odpowiedzialny za wibracje, co zwiększa skuteczność odspajania w trudniejszych warunkach.

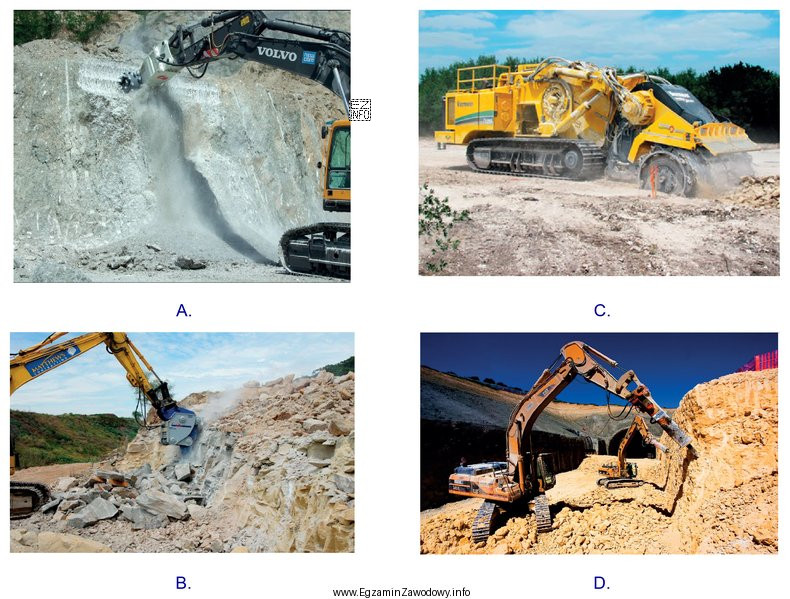

W zadaniu należy wskazać tę fotografię, na której jednoznacznie widać pracę zrywaka, czyli:

• narzędzie robocze w postaci zęba/zębów zrywaka (a nie łyżki),
• urabianie przez zrywanie/spulchnianie – materiał jest rozrywany i rozluźniany, a nie wybierany łyżką,
• cechy osprzętu sugerujące wibrację (zespół wibracyjny/napęd drgań przy zrywaku), a nie tylko statyczny hak/ząb.

Pozostałe fotografie pełnią rolę dystraktorów, które zwykle przedstawiają inne sposoby urabiania lub inne narzędzia:

• Łyżka koparki – urabianie i wybieranie urobku następuje przez skrawanie i nabieranie do łyżki; brak zęba zrywaka jako głównego narzędzia.
• Młot hydrauliczny – rozbijanie odbywa się udarowo; charakterystyczny jest pionowy/ukośny bijak i punktowe kruszenie, a nie "ciągnięcie" zęba przez caliznę.
• Roboty strzałowe lub kruszenie – jeśli na zdjęciu widać rozrzucony urobek po odstrzale, wiercenie otworów lub pracę kruszarki, nie jest to zrywanie wibracyjne.

Na egzaminie warto stosować prostą strategię: najpierw identyfikuj osprzęt (ząb zrywaka vs łyżka vs bijak), dopiero potem oceniaj kontekst. To ogranicza pomyłki wynikające z podobieństwa maszyn nośnych i z "dynamicznego" wyglądu sceny pracy.
