KWALIFIKACJA BUD13 - STYCZEŃ 2017



PYTANIE NR 13.

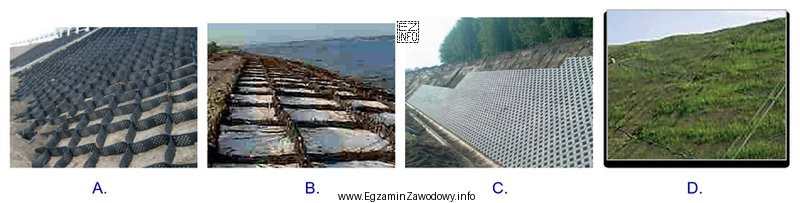

Na której ilustracji przedstawione jest umocnienie skarpy geokratą?
Ilustracja przedstawia cztery różne metody umocnienia skarpy, co jest istotne w kontekście kwalifikacji zawodowej operatora
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Geokrata (geocell) to przestrzenna, komórkowa struktura z taśm polimerowych, kotwiona do podłoża i wypełniana gruntem lub kruszywem. Na ilustracji umocnienia skarpy rozpoznaje się ją po regularnych, "plastrach miodu"/komórkach 3D stabilizujących powierzchnię i ograniczających erozję.

Pełne wyjaśnienie:
Geokrata (często określana jako geocell) jest geosyntetykiem o budowie przestrzennej: po rozłożeniu tworzy układ połączonych komórek (strukturę 3D). W praktyce drogowej stosuje się ją m.in. do umacniania skarp nasypów i wykopów oraz do ochrony przeciwerozyjnej. Typowy montaż polega na rozłożeniu geokraty na skarpie, zakotwieniu (np. kołkami/ankrami) i wypełnieniu komórek gruntem, kruszywem lub mieszanką umożliwiającą zazielenienie. Dzięki temu komórki "zamy­kają" materiał w przestrzeni, zwiększają odporność na spływ wód opadowych i ograniczają zsuwanie się gruntu. Rozpoznanie na ilustracji opiera się na cechach wizualnych: widoczna jest regularna kratownica komórek o określonej wysokości (to nie jest płaska siatka). Często widać także wypełnienie komórek lub roślinność wyrastającą z wypełnienia. Częste pomyłki wynikają z mylenia geokraty z innymi rozwiązaniami umocnień skarp. Geowłóknina jest materiałem płaskim (jak "mata" lub "filc") i nie tworzy komórek; jej rolą bywa filtracja, separacja i ochrona przed mieszaniem warstw. Geosiatka jest również zwykle płaska, ma oczka/żebra i służy głównie do zbrojenia gruntu, ale nie tworzy komór 3D do wypełnienia. Rozwiązania mineralne, takie jak narzut kamienny, okładziny czy płyty ażurowe, mają inną geometrię i sposób pracy: nie widać w nich charakterystycznej, elastycznej struktury komórkowej z tworzywa. Na egzaminie warto zapamiętać prostą wskazówkę: jeśli na skarpie widać wyraźne, powtarzalne komórki 3D wypełnione materiałem, to jest to typowy obraz umocnienia geokratą.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest geokrata (geocell) w drogownictwie?
Geokrata to geosyntetyk tworzący po rozłożeniu strukturę komórkową 3D. Komórki wypełnia się gruntem lub kruszywem, a całość kotwi do podłoża. Dzięki temu warstwa jest stabilniejsza, mniej podatna na erozję i zsuwanie, co wykorzystuje się m.in. na skarpach.
Jak rozpoznać geokratę na zdjęciu lub rysunku skarpy?
Najbardziej charakterystyczna jest regularna siatka komórek przestrzennych (jak "plaster miodu"), a nie płaska mata. Często widać też wypełnienie komórek kruszywem/gruntem lub roślinność. Jeśli element wygląda jak płaska siatka bez wysokości, to zwykle nie jest geokrata.
Dlaczego geokrata ogranicza erozję skarpy?
Komórki geokraty dzielą spływającą wodę na mniejsze strumienie i "trzymają" wypełnienie w miejscu. Zmniejsza to wymywanie gruntu oraz ryzyko powstawania rynien erozyjnych. Dodatkowo wypełnienie może tworzyć stabilne podłoże pod zazielenienie, które dalej wzmacnia ochronę skarpy.
Jakie są typowe zastosowania geokraty w budowie dróg?
Najczęściej stosuje się ją do umocnienia skarp nasypów i wykopów, stabilizacji powierzchni gruntów, wzmocnienia poboczy oraz ochrony przeciwerozyjnej w miejscach narażonych na spływ wody. W praktyce pomaga też w utrzymaniu geometrii skarpy i ograniczeniu napraw po opadach.
Jaka jest różnica między geokratą a geosiatką?
Geokrata tworzy komórki 3D do wypełnienia materiałem, więc działa jak "pojemnik" stabilizujący warstwę. Geosiatka jest zwykle płaska i pracuje głównie jako zbrojenie (przenosi siły rozciągające w gruncie). Na ilustracjach geosiatka nie wygląda jak układ komórek o wysokości.
Czy geowłóknina to to samo co geokrata?
Nie. Geowłóknina jest materiałem płaskim, przypominającym matę lub filc, używanym często do separacji i filtracji (np. między gruntem a kruszywem) oraz ochrony przed mieszaniem warstw. Geokrata ma budowę komórkową 3D i służy głównie do stabilizacji powierzchni i umocnienia.
Kiedy na skarpie zamiast geokraty stosuje się narzut kamienny?
Narzut kamienny wybiera się zwykle tam, gdzie oczekuje się dużej odporności na przepływ wody i uderzenia (np. w rejonie cieków, rowów o większych przepływach). Geokrata częściej sprawdza się jako rozwiązanie lekkie, elastyczne i możliwe do zazielenienia. Dobór zależy od warunków wodnych i projektu.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu geokraty na egzaminie?
Częsty błąd to uznanie każdej "kratki" za geokratę. Warto sprawdzić, czy to komórki przestrzenne (z wysokością) i czy widać wypełnienie. Inna pomyłka to mylenie z płytami ażurowymi lub geosiatką. Pomaga szukanie efektu "plastra miodu" i elastycznego tworzywa.
Jak geokrata wpływa na stateczność skarpy nasypu?
Geokrata poprawia stateczność warstwy powierzchniowej: ogranicza przemieszczanie się ziaren i zmniejsza poślizg w cienkiej strefie przypowierzchniowej. Nie zawsze zastępuje wzmocnienia głębokie, ale skutecznie redukuje uszkodzenia powierzchniowe i erozję, co w praktyce ułatwia utrzymanie skarpy.
Jak przygotować się do pytania o geokratę na ilustracji?
Najlepiej przejrzeć zdjęcia zastosowań geokraty i porównać je z geosiatką, geowłókniną, płytami ażurowymi i narzutem kamiennym. Ucz się po cechach: komórki 3D, sposób wypełnienia i typowy układ na skarpie. Na egzaminie najpierw szukaj elementu o "wysokości", nie tylko wzoru.
info

Około 66% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Geokrata (geocell) to przestrzenna, komórkowa struktura z taśm polimerowych, kotwiona do podłoża i wypełniana gruntem lub kruszywem."

Źródła:

  • https://en.wikipedia.org/wiki/Geocell - dostęp 2026-03-01
  • https://en.wikipedia.org/wiki/Geosynthetics - dostęp 2026-03-01

Materiały:

  • Podręczniki i skrypty z geotechniki oraz geosyntetyków w drogownictwie (rozdziały o umocnieniach skarp)
  • Katalogi i karty techniczne producentów geokratek (zdjęcia zastosowań i przekroje)
  • Materiały szkoleniowe z technologii robót ziemnych i odwodnienia w drogownictwie
