W przenośnikach taśmowych stosowanych w górnictwie odkrywkowym kluczowe jest rozróżnianie typów złączy taśmy, ponieważ wpływają one na trwałość, bezpieczeństwo pracy oraz niezawodność transportu urobku.
Połączenie zgrzewane taśmy (rozumiane ogólnie jako połączenie wykonywane z użyciem temperatury i docisku) identyfikuje się zwykle po tym, że w strefie łączenia widać ciągłą linię złącza i jednolitą strukturę materiału w obszarze spoiny. Charakterystyczne jest także to, że nie występują zewnętrzne elementy łączące, takie jak metalowe spinki, śruby, klamry czy płyty dociskowe. W praktyce oznacza to mniejsze ryzyko uderzeń elementami złącza o bębny i krążniki, ale wymaga poprawnej technologii wykonania.

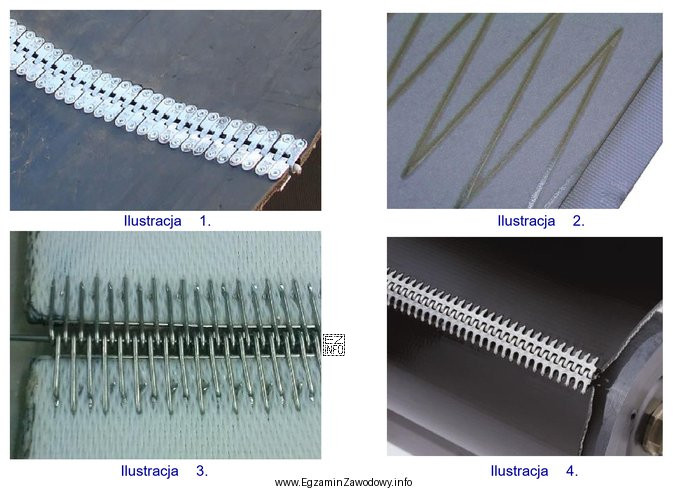

Odpowiedź "Na ilustracji 2." jest poprawna, ponieważ w zestawie ilustracji to właśnie ta grafika przedstawia cechy typowe dla złącza zgrzewanego, a nie dla złącza mechanicznego czy innego sposobu łączenia.
Pozostałe odpowiedzi są nieprawidłowe, bo odnoszą się do ilustracji, które nie pokazują złącza o cechach zgrzewania. Najczęstsze pomyłki wynikają z mylenia:
- złącza mechanicznego (widoczne spinki/łączniki) ze złączem bez elementów metalowych,
- łączenia warstwowego (np. z widoczną "schodkową" strefą) z jednolitą strefą spoiny,
- złącza naprawczego/tymczasowego z połączeniem docelowym.
Wskazówka egzaminacyjna: przed wyborem ilustracji porównaj, czy w strefie złącza widać elementy obce (metal, śruby) oraz czy linia złącza jest ciągła i jednolita. Taka systematyczna analiza ogranicza zgadywanie przy podobnych zdjęciach.
