Prawidłowe ułożenie przewodów hydraulicznych ocenia się przede wszystkim pod kątem bezpieczeństwa i trwałości instalacji. Wąż lub przewód nie powinien być prowadzony tak, aby powstawały miejsca nadmiernego naprężenia, ponieważ w hydraulice (zwłaszcza pod wysokim ciśnieniem) nawet drobny błąd montażowy może szybko doprowadzić do wycieku.
Za prawidłowe uznaje się ułożenie, w którym:
- nie występuje skręcanie przewodu (skręcenie osłabia oplot i przyspiesza uszkodzenia),
- nie ma ostrych zagięć i zachowany jest odpowiedni promień gięcia,
- przewód nie ociera o krawędzie, elementy ruchome ani gorące powierzchnie,
- zapewniono mocowanie (uchwyty/opaski) ograniczające drgania i uderzanie przewodu o konstrukcję,
- pozostawiono tyle luzu, ile trzeba do kompensacji ruchu (np. przy siłowniku), ale bez zwisów powodujących kolizje.

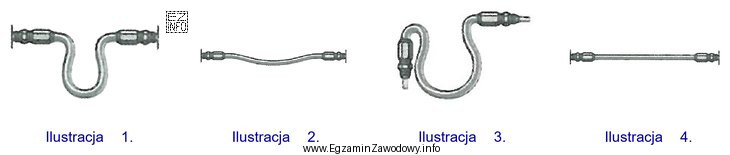

W pytaniu wskazano, że taki poprawny przebieg pokazuje ilustracja 2. Pozostałe ilustracje są traktowane jako błędne, ponieważ zwykle przedstawiają jedną z typowych nieprawidłowości: zbyt ciasne wygięcie przy złączu, skręcenie węża, prowadzenie po ostrej krawędzi bez osłony lub brak stabilnego zamocowania skutkujący wibracjami. Każda z tych sytuacji zwiększa ryzyko przetarcia, pęknięcia, rozszczelnienia i awarii układu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi "przejdź wzrokiem" cały przewód od złącza do złącza i sprawdź trzy miejsca krytyczne: okolice końcówek, punkty możliwego tarcia oraz strefy ruchu elementów.
