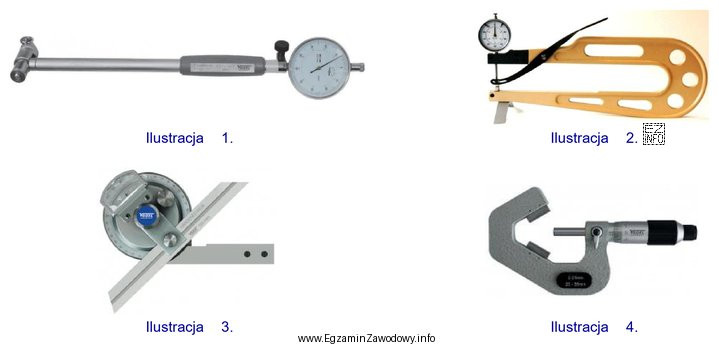

Poprawna jest odpowiedź: "Na ilustracji 2.", ponieważ pytanie dotyczy doboru przyrządu do pomiaru grubości blach. Grubość blachy jest zwykle niewielkim wymiarem (rzędu ułamków lub kilku milimetrów), więc w praktyce wymaga przyrządu zapewniającego stabilny docisk oraz odpowiednią dokładność odczytu.
Właściwy przyrząd do pomiaru grubości ma zwykle cechy umożliwiające pomiar "między szczękami/powierzchniami pomiarowymi" z kontrolowanym dociskiem. Dzięki temu wynik jest powtarzalny i nie zależy w tak dużym stopniu od siły ręki operatora. Takie przyrządy są typowo wykorzystywane w kontroli jakości materiału wejściowego oraz podczas kontroli międzyoperacyjnej.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ wskazują ilustracje z przyrządami, które nie są przeznaczone do pomiaru grubości cienkich elementów albo służą do innych wielkości (np. długości, średnic zewnętrznych/wewnętrznych, położeń, kątów). W tego typu zadaniach typowym błędem jest wybór narzędzia "uniwersalnego" tylko dlatego, że ma podziałkę, bez sprawdzenia, czy konstrukcyjnie jest przeznaczone do pomiaru grubości blach.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze ustal, jaki wymiar mierzysz (grubość vs długość/szerokość) i czy pomiar wymaga kontrolowanego docisku. To szybko odróżnia przyrządy do grubości od narzędzi stricte liniowych lub traserskich.
