Oprawa rastrowa to oprawa oświetleniowa wyposażona w raster (kratkę lub układ żaluzji, często o profilu parabolicznym). Jej zadaniem jest przede wszystkim ograniczenie olśnienia oraz ukierunkowanie strumienia świetlnego. Z tego powodu oprawy rastrowe są typowo spotykane w pomieszczeniach, gdzie komfort widzenia ma duże znaczenie (np. stanowiska pracy, biura, sale lekcyjne).
W praktyce rozpoznanie oprawy rastrowej na ilustracji opiera się na cechach konstrukcyjnych:
- obecność widocznej kratki lub żaluzji w miejscu, z którego emitowane jest światło,
- podział pola świecącego na komórki (moduły) przez elementy rastra,
- wrażenie "wgłębionych" komór świetlnych zamiast jednolitej mlecznej przesłony.

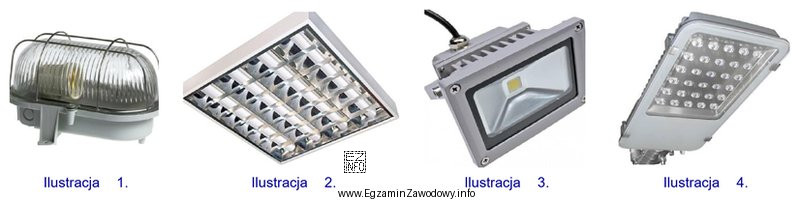

Odpowiedź "Na ilustracji 2." jest właściwa, ponieważ wskazuje wariant, w którym widoczny jest raster – element diagnostyczny tego typu opraw.
Pozostałe odpowiedzi są niepoprawne, gdyż odnoszą się do ilustracji przedstawiających inne rozwiązania konstrukcyjne niż raster. Najczęstsze pomyłki wynikają z mylenia opraw rastrowych z oprawami z jednolitą przesłoną (np. mleczną) albo z panelami, w których nie widać kratki przeciwolśnieniowej. Na egzaminie warto szukać w pierwszej kolejności właśnie cechy "kratki/żaluzji", bo to najszybszy i najbardziej niezawodny wyróżnik oprawy rastrowej.
