KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

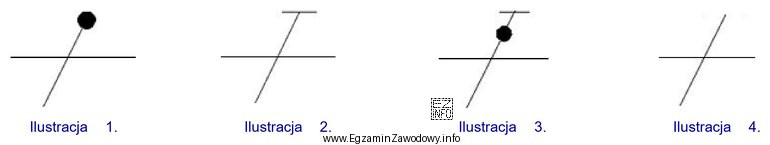

Przewód neutralny (oznaczany symbolem N) w instalacjach elektrycznych ma charakterystyczny symbol graficzny przedstawiony na ilustracji 1. Symbol ten składa się z poziomej linii (reprezentującej przewód) z ukośną linią przechodzącą przez nią, na której znajduje się czarny punkt (kółko). Zgodnie z normą PN-EN 60617, która określa symbole graficzne stosowane w schematach elektrycznych, taki właśnie symbol oznacza przewód neutralny. Pozostałe ilustracje przedstawiają inne elementy instalacji elektrycznych - na ilustracji 2. widzimy ukośną linię bez punktu, na ilustracji 3. punkt znajduje się w innym miejscu, a ilustracja 4. przedstawia tylko ukośną linię bez dodatkowych elementów.
