Przewód ochronny jest elementem ochrony przeciwporażeniowej: łączy dostępne części przewodzące z układem ochronnym (np. z szyną PE i uziemieniem), aby w razie uszkodzenia izolacji umożliwić zadziałanie zabezpieczeń i ograniczyć napięcie dotykowe.

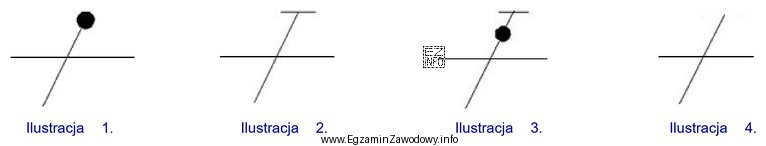

W praktyce egzaminacyjnej rozpoznanie "symbolu graficznego przewodu ochronnego" polega na wskazaniu znaku, który w elektrotechnice oznacza połączenie ochronne/ochronny tor przewodzenia. Taki symbol ma charakterystyczny układ kresek (warianty zależą od tego, czy mówimy o symbolach schematowych czy o oznaczeniach na urządzeniach), ale zawsze odróżnia się od oznaczeń przewodu neutralnego, fazowego, masy sygnałowej lub innych punktów odniesienia.
Dlaczego pozostałe ilustracje bywają wybierane błędnie?
- Częstą pułapką jest podobieństwo do symboli "masy" lub punktu odniesienia w elektronice. Te znaki mogą wyglądać podobnie, ale mają inne znaczenie i inny kontekst stosowania.
- Innym błędem jest mylenie symbolu przewodu ochronnego z symbolem przewodu neutralnego albo z ogólnym oznaczeniem przewodu/żyły bez funkcji ochronnej.
- Uczniowie czasem kierują się intuicją ("to wygląda jak uziemienie"), bez sprawdzenia, czy znak dotyczy ochrony w instalacjach energetycznych, czy np. funkcji w obwodach elektronicznych.
Wskazówka egzaminacyjna: najpierw ustal, czy symbole dotyczą instalacji energetycznej i ochrony przeciwporażeniowej (PE/połączenie ochronne), a dopiero potem porównuj szczegóły graficzne. To zmniejsza ryzyko pomylenia z symbolami masy, ekranowania lub punktu odniesienia.
