Przewód neutralny (oznaczany najczęściej jako N) jest przewodem roboczym układu zasilania, który jest połączony z punktem neutralnym źródła (np. transformatora) i służy do domknięcia obwodu w typowych instalacjach prądu przemiennego. Na schematach i rysunkach technicznych rozpoznaje się go po odpowiednim symbolu graficznym, a nie po samej nazwie przewodu.
Kluczowe na egzaminie jest rozróżnienie przewodu neutralnego od przewodów związanych z ochroną przeciwporażeniową:
- PE (przewód ochronny) nie jest przewodem roboczym – jego zadaniem jest zapewnienie połączenia ochronnego i warunków samoczynnego wyłączenia zasilania w razie uszkodzenia.
- PEN (ochronno-neutralny) łączy funkcję ochronną i neutralną, ale jest oznaczany i przedstawiany inaczej niż sam N.

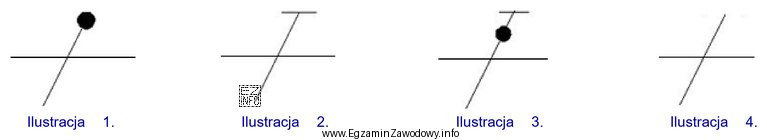

W tym typie zadania poprawna odpowiedź to ta ilustracja, na której widnieje symbol przewodu neutralnego; pozostałe ilustracje przedstawiają inne oznaczenia przewodów lub inne elementy schematu. Żeby nie popełnić błędu, warto porównać każdy znak z tabelą symboli oraz zwrócić uwagę na detale (kreski, sposób zakończenia, ewentualne odniesienie do punktu neutralnego).
W praktyce zawodowej umiejętność czytania schematów elektrycznych bywa potrzebna także przy urządzeniach i instalacjach związanych z gazownictwem (np. zasilanie automatyki, detektorów, zaworów sterowanych, szaf sterowniczych). Pomylenie N z PE/PEN może skutkować błędnym podłączeniem i zagrożeniem bezpieczeństwa lub uszkodzeniem urządzenia.
