KWALIFIKACJA ELM2 - STYCZEŃ 2024

PYTANIE NR 5.

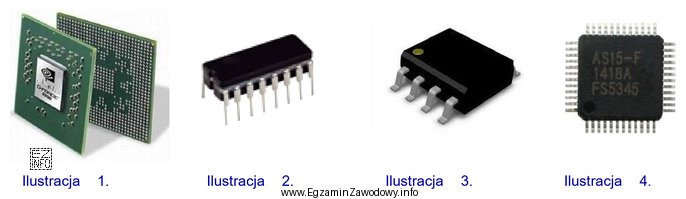

Na której ilustracji przedstawiono układ przystosowany do montażu w technologii BGA?
Ilustracja przedstawia cztery różne układy scalone, które mogą być stosowane w elektronice, szczególnie w kontekście montażu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obudowę BGA rozpoznaje się po tym, że zamiast nóżek lub wyprowadzeń na bokach ma na spodzie siatkę kulek lutowniczych (Ball Grid Array), które tworzą pola połączeń z PCB. Ilustracja poprawna to ta, na której widać taki układ kulek/padów charakterystyczny dla montażu BGA.

Pełne wyjaśnienie:

Technologia BGA (Ball Grid Array) dotyczy montażu układów scalonych w obudowach, w których wyprowadzenia nie są w postaci "nóżek" na krawędziach, lecz są zrealizowane jako kulki lutownicze ułożone w regularną siatkę na spodzie obudowy. W praktyce oznacza to, że na ilustracji poprawnej powinien być widoczny jeden z typowych wyróżników:

  • spód obudowy z wieloma punktami/kulkami w układzie kratowym,
  • albo odpowiadający mu footprint na płytce: wiele pól lutowniczych w siatce pod obrysem układu.

Dlatego prawidłowa odpowiedź to ta ilustracja, na której jednoznacznie przedstawiono siatkę połączeń pod układem (BGA). Pozostałe ilustracje są błędne, jeśli pokazują obudowy z wyprowadzeniami na bokach (np. QFP z "gull-wing", SOP/SSOP) albo z wyprowadzeniami przelotowymi (THT), ponieważ takie elementy nie są montowane jako BGA.

Jak odróżnić typowe pomyłki?

  • QFP/LQFP: dużo cienkich wyprowadzeń dookoła obudowy – to nie BGA.
  • SOP/SSOP/TSSOP: wyprowadzenia tylko na dwóch bokach – to nie BGA.
  • QFN: brak nóżek na zewnątrz, ale pola są na obrysie/spodzie, zwykle bez "siatki kulek" jak w BGA – łatwo pomylić przy słabej jakości grafiki.

W zadaniach egzaminacyjnych najpewniejszą strategią jest szukanie na ilustracji regularnej siatki punktów (kulek lub padów) pod elementem – to cecha najbardziej diagnostyczna dla BGA.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Obudowa BGA (Ball Grid Array) to typ obudowy układu scalonego, w której wyprowadzenia mają postać kulek lutowniczych ułożonych w siatkę na spodzie obudowy. Układ lutuje się do pól na PCB w technologii SMT, a połączenia są pod elementem, a nie na jego bokach.
Szukaj siatki punktów na spodzie układu albo odpowiadającej jej siatki pól lutowniczych na PCB. BGA nie ma widocznych "nóżek" na krawędziach jak QFP czy SOP. Najbardziej charakterystyczny jest regularny układ wielu połączeń pod całym korpusem.
W BGA wyprowadzenia przeniesiono pod spód obudowy, co pozwala zwiększyć liczbę połączeń na mniejszej powierzchni oraz skrócić ścieżki elektryczne. To poprawia upakowanie i parametry wysokoczęstotliwościowe, ale utrudnia inspekcję i naprawę.
BGA zwykle pozwala na większą liczbę wyprowadzeń, mniejszą zajętą powierzchnię i lepsze parametry elektryczne dzięki krótszym połączeniom. Minusem jest trudniejsza kontrola jakości (połączenia są ukryte) i bardziej wymagający rework, często z użyciem podgrzewaczy i kontroli temperatury.
Tak, BGA jest przeznaczone do montażu powierzchniowego: kulki lutownicze rozpływają się na polach PCB w procesie lutowania rozpływowego. Nie jest to technologia przelotowa THT. Na egzaminie BGA kojarz z elementem montowanym "od spodu" na padach.
Najczęściej myli się BGA z QFN (bo też nie widać nóżek) albo wybiera obudowę z wieloma wyprowadzeniami dookoła (QFP), bo wygląda na "bardziej zaawansowaną". Pomaga zasada: BGA = siatka punktów/kulek pod układem, a nie wyprowadzenia na krawędziach.
RTG stosuje się wtedy, gdy trzeba ocenić jakość połączeń, których nie da się obejrzeć optycznie, bo są pod obudową. Dla BGA typowo sprawdza się ciągłość i kształt połączeń, obecność mostków lub pustek. To częsty przykład praktyczny w serwisie elektroniki.
Rework BGA zwykle wymaga stacji do BGA (podgrzewanie górne i dolne), kontroli profilu temperatury oraz narzędzi do pozycjonowania. Często używa się też topnika i szablonów do ponownego nakładania kulek. Bez tego ryzyko uszkodzeń PCB i układu jest duże.
"Siatka" oznacza, że punkty połączeń (kulki lub pady) są rozmieszczone w regularnych rzędach i kolumnach na spodzie obudowy. W przeciwieństwie do obudów z wyprowadzeniami na obwodzie, połączenia mogą zajmować całą powierzchnię pod układem, co zwiększa ich liczbę.
Najlepiej uczyć się po zdjęciach i schematach: rozpoznawaj, gdzie są wyprowadzenia (boki czy spód), ile jest stron z wyprowadzeniami i jaki mają kształt. Zrób sobie krótką tabelę porównawczą: SOP vs QFP vs QFN vs BGA i ćwicz szybkie wskazywanie cech diagnostycznych.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Obudowę BGA rozpoznaje się po tym, że zamiast nóżek lub wyprowadzeń na bokach ma na spodzie siatkę kulek lutowniczych (Ball Grid Array), które tworzą pola połączeń z PCB."

Źródła:

  • IPC-7095 (lub aktualna rewizja): Design and Assembly Process Implementation for Ball Grid Array (BGA), rozdziały dot. cech BGA i procesu montażu
  • IPC-A-610 (lub aktualna rewizja): Acceptability of Electronic Assemblies, sekcje dot. kryteriów oceny połączeń SMT/BGA
  • JEDEC J-STD-020 (lub aktualna rewizja): Moisture/Reflow Sensitivity Classification for Nonhermetic Surface Mount Devices, część dot. profili rozpływu dla obudów SMD (w tym BGA)

Materiały:

  • Materiały IPC dotyczące akceptowalności lutów i montażu BGA
  • Katalogi producentów obudów układów scalonych (przykłady obudów i footprintów)
  • Podstawowe podręczniki/notesy szkolne z elektroniki: obudowy elementów SMD i THT
