Wałek rozrządu jest jednym z kluczowych elementów układu rozrządu silnika spalinowego. Jego zadaniem jest sterowanie otwieraniem i zamykaniem zaworów w odpowiednim momencie pracy silnika. Realizuje to dzięki specjalnym wypukłościom na obwodzie wału, czyli krzywkom. Podczas obrotu krzywki naciskają na popychacze, dźwigienki lub bezpośrednio na zawory (zależnie od konstrukcji), wymuszając ich ruch.

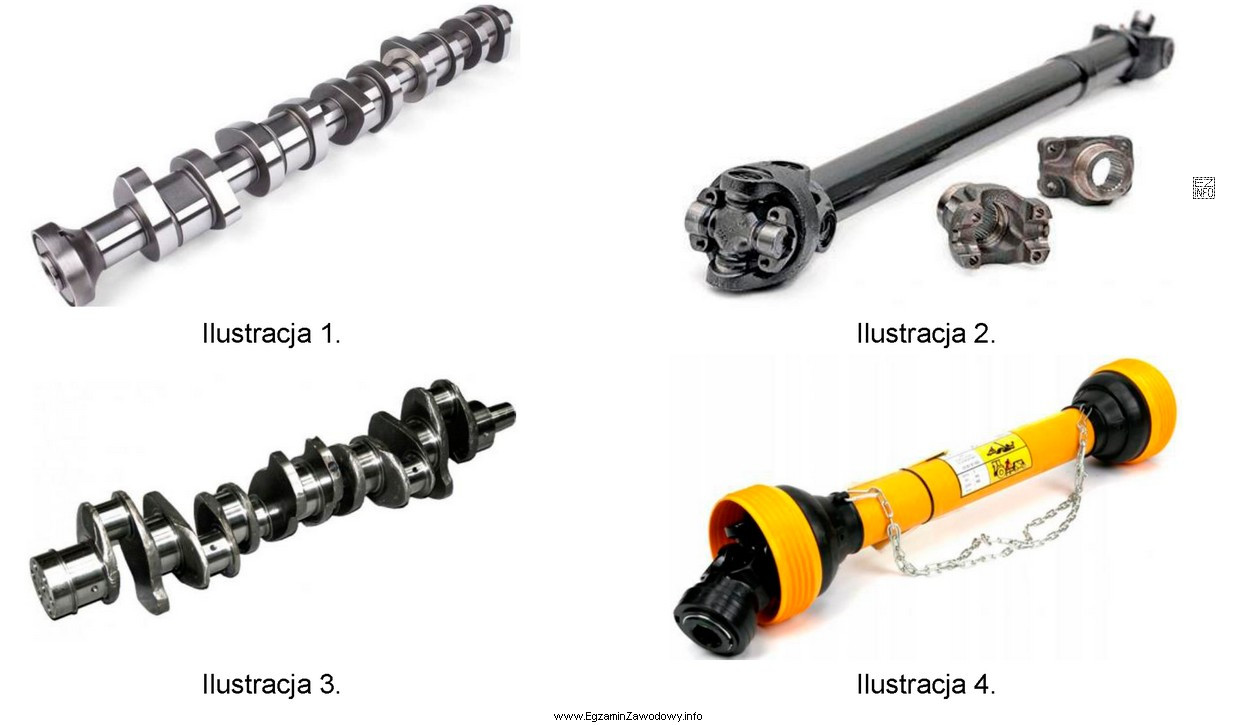

Jak rozpoznać wałek rozrządu na ilustracji?
- Najbardziej charakterystyczne są krzywki rozmieszczone wzdłuż wału (często w parach dla zaworów ssących i wydechowych).
- Widać też czopy łożyskowe, czyli gładkie powierzchnie, na których wałek jest podparty w głowicy lub w kadłubie.
- Na końcu może występować koło zębate lub element współpracujący z napędem (pasek/łańcuch/koła zębate), ale sama obecność koła nie wystarcza – decydują krzywki.
Odpowiedzi błędne w takich zadaniach zwykle przedstawiają elementy mylone z wałkiem rozrządu:
- Wał korbowy – zamiast krzywek ma wykorbienia (czopy korbowe przesunięte mimośrodowo) i przeciwwagi.
- Wał/wałek napędowy – może być długi i cylindryczny, ale nie ma szeregu krzywek sterujących zaworami.
- Elementy osprzętu (np. rolki, koła pasowe, zębatki) – bywają okrągłe i metalowe, jednak nie mają krzywek ani układu czopów typowego dla wałka rozrządu.
Wskazówka egzaminacyjna: zanim wybierzesz ilustrację, znajdź na niej cechę "nie do podrobienia" – czyli krzywki. Jeśli ich nie ma, to najpewniej nie jest wałek rozrządu, nawet jeśli element wygląda na "wał".
