Wentylator dachowy jest elementem instalacji wentylacyjnej przeznaczonym do pracy na zewnątrz budynku, w miejscu przejścia kanału przez dach. Jego zadaniem jest wymuszenie przepływu powietrza (najczęściej wywiewu) i odprowadzenie strumienia ponad dach, w sposób stabilny i bezpieczny dla instalacji. Typowo jest montowany na podstawie dachowej lub na odpowiednim cokole, a konstrukcja obudowy jest dostosowana do warunków atmosferycznych.
W rozpoznawaniu wentylatora dachowego na ilustracjach egzaminacyjnych pomaga zwracanie uwagi na cechy funkcjonalne i montażowe, a nie wyłącznie na ogólny kształt:
- Miejsce montażu: urządzenie przewidziane do instalacji na dachu (często z kołnierzem/podstawą).
- Funkcja: element aktywny – zawiera wirnik i napęd, a nie jest wyłącznie zakończeniem kanału.
- Kierunek wyrzutu: często wyrzut pionowy lub poziomy, ale realizowany przez urządzenie mechaniczne.

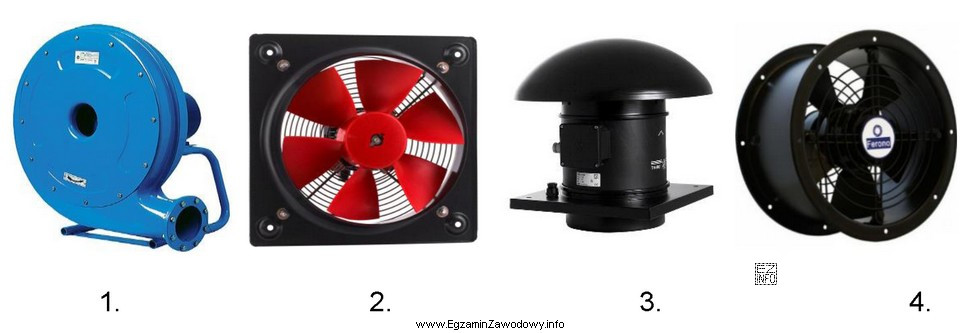

Odpowiedź "Na ilustracji 3." jest poprawna, ponieważ wskazuje ilustrację przedstawiającą wentylator dachowy.
Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do ilustracji, na których nie przedstawiono wentylatora dachowego. W praktyce najczęstsze pomyłki wynikają z mylenia wentylatora dachowego z:
- czerpnią lub wyrzutnią (element bierny, bez napędu),
- nasadą/wywietrzakiem grawitacyjnym (brak napędu elektrycznego, inna rola),
- innymi urządzeniami dachowymi niezwiązanymi bezpośrednio z mechaniczną wentylacją.
Wskazówka egzaminacyjna: jeśli na rysunku widać obudowę typową dla urządzenia z napędem oraz element posadowienia na dachu, zwiększa to prawdopodobieństwo, że jest to wentylator dachowy. Zawsze jednak warto odróżniać elementy aktywne (wymuszające przepływ) od biernych zakończeń instalacji.
