Przekaźnik zabezpieczający przed przeciążeniem cieplnym (często nazywany przekaźnikiem termicznym lub zabezpieczeniem przeciążeniowym) jest elementem ochronnym stosowanym m.in. w obwodach silnikowych. Jego zadaniem jest zadziałanie przy długotrwałym przeciążeniu, czyli wtedy, gdy prąd jest zbyt duży przez odpowiednio długi czas i powoduje niebezpieczny przyrost temperatury.
Na schematach elektrycznych rozpoznaje się go po tym, że symbol zawiera odniesienie do członu termicznego (idea "ciepła"/bimetalu) oraz współpracę ze stykiem pomocniczym w obwodzie sterowania. W praktyce styk pomocniczy tego zabezpieczenia bywa używany do przerwania obwodu cewki stycznika, aby zatrzymać napęd po zadziałaniu przeciążenia.

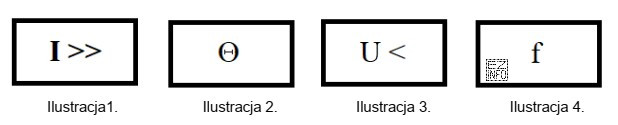

Poprawna odpowiedź "Na ilustracji 2." oznacza, że właśnie na tej ilustracji znajduje się symbol przekaźnika przeciążeniowego/termicznego, czyli taki, który nie przedstawia jedynie "zwykłego" przekaźnika lub styku, lecz jednoznacznie wskazuje funkcję zabezpieczenia cieplnego.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ wskazują ilustracje, na których przedstawiono symbole innych aparatów (np. elementy łączeniowe lub sterownicze bez jednoznacznego wyróżnika członu termicznego). To częsta pułapka: wiele symboli zawiera styki, cewki albo oznaczenia przekaźników, ale tylko część dotyczy zabezpieczenia przeciążeniowego reagującego na nagrzewanie wynikające z przeciążenia.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, porównaj wszystkie symbole i szukaj cechy, która komunikuje funkcję "termiczną" (a nie tylko obecność styku). Jeśli widzisz wyłącznie standardowy element sterowniczy bez tej cechy, prawdopodobnie nie jest to przekaźnik przeciążeniowy.
