Kontrola spadku ciśnienia na filtrze polega na porównaniu ciśnienia przed filtrem i za filtrem. Różnica tych wartości (Δp) rośnie, gdy wkład filtracyjny ulega zabrudzeniu lub gdy pojawia się dodatkowe dławienie przepływu. Z tego powodu do oceny stanu filtra nie wystarcza pojedynczy odczyt ciśnienia w jednym punkcie – potrzebny jest pomiar różnicy ciśnień.

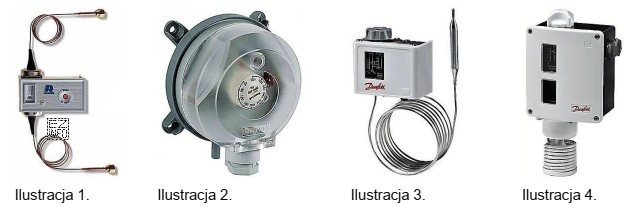

Odpowiedź "Na ilustracji 2." jest poprawna, ponieważ przedstawia przyrząd przeznaczony do takiej kontroli, czyli urządzenie mierzące Δp (np. manometr różnicowy albo czujnik/przetwornik różnicy ciśnień). Charakterystyczną cechą jest możliwość podłączenia do dwóch króćców/punktów pomiarowych: jednego po stronie dopływu (przed filtrem) i drugiego po stronie odpływu (za filtrem). To właśnie pozwala bezpośrednio ocenić spadek ciśnienia na samym filtrze.
Pozostałe odpowiedzi są nieprawidłowe, ponieważ odnoszą się do ilustracji, na których nie ma przyrządu do pomiaru różnicy ciśnień lub widoczny element nie jest przeznaczony do kontroli Δp na filtrze (np. może przedstawiać pojedynczy manometr, element armatury lub inny osprzęt niezwiązany z pomiarem dP). Typowym błędem na egzaminie jest wybór dowolnego "miernika ciśnienia" – w diagnostyce filtrów kluczowe jest to, aby przyrząd mierzył różnicę, a nie tylko ciśnienie w jednym miejscu.
W praktyce serwisowej warto zapamiętać zasadę: filtr = dwa punkty pomiarowe. Jeśli na zdjęciu/ilustracji widać tylko jeden punkt pomiarowy albo brak możliwości podłączenia przed i za filtrem, to nie jest to właściwe narzędzie do oceny spadku ciśnienia na filtrze.
