PYTANIE NR 19.

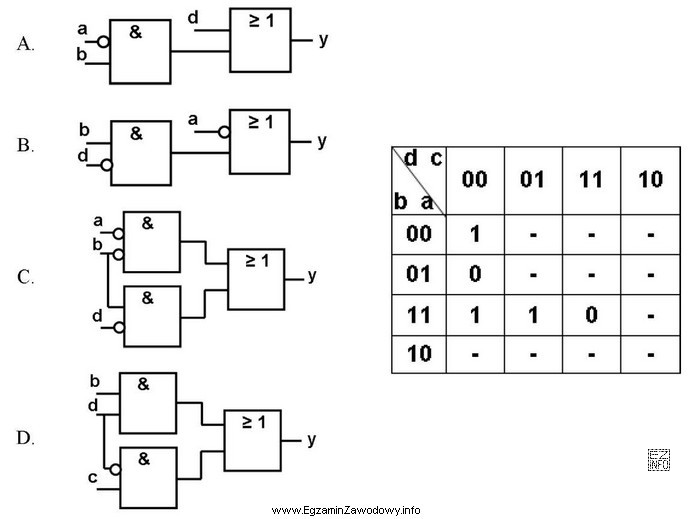

Na którym rysunku jest przedstawiony schemat układu realizującego postać minimalną funkcji przedstawionej w tablicy Karnaugha (myślnik oznacza stan dowolny)?
Na którym rysunku jest przedstawiony schemat układu realizują
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest poprawna, ponieważ schemat B przedstawia układ z bramką OR, do której podłączone są wejścia 'b' i 'd'. Jest to zgodne z minimalną postacią funkcji 'b + d' wyznaczoną z tablicy Karnaugha. Pozostałe schematy nie odpowiadają tej minimalnej postaci funkcji.
