Wpusty czółenkowe (typu Woodruffa) są stosowane do połączeń wał–piasta, gdy potrzebne jest samonastawne osadzenie wpustu i pewne przeniesienie momentu. Charakterystyczne jest to, że gniazdo w wale ma kształt wycinka koła (łukowe dno rowka), a sam wpust jest "półksiężycowy". Z tego powodu do wykonania rowka nie dobiera się przypadkowego frezu, tylko narzędzie, które potrafi wytworzyć właściwą geometrię dna rowka.

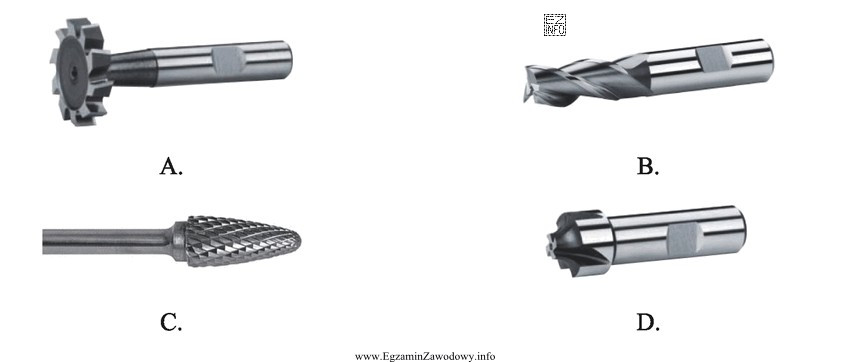

Właściwym wyborem jest narzędzie przeznaczone do wykonywania rowków pod wpusty czółenkowe, czyli frez do rowków wpustowych czółenkowych. Na rysunkach rozpoznaje się go po tym, że jego część robocza jest dostosowana do wycinania gniazda o odpowiedniej szerokości i promieniu, aby powstało łukowe dno pasujące do wpustu czółenkowego.
Dlaczego pozostałe narzędzia bywają mylone i czemu są niepoprawne w tym kontekście?
- Narzędzia typowo "tarczowe" lub do nacinania szczelin dobrze wykonują proste nacięcia i rowki przelotowe, ale nie są z definicji dedykowane do gniazd pod wpust czółenkowy, gdzie istotna jest zgodność promienia i kształtu dna rowka.
- Frez walcowo-czołowy (lub podobne narzędzia ogólnego przeznaczenia) może służyć do wielu operacji, jednak bez odpowiedniej geometrii i doboru nie gwarantuje wytworzenia charakterystycznego gniazda pod wpust czółenkowy.
- Narzędzia do innych typów wpustów (np. do rowków pod wpusty pryzmatyczne) wykonują rowki o innym profilu i wymaganiach, więc ich wybór wynika z pominięcia w treści słów "czółenkowe".
Wskazówka egzaminacyjna: najpierw zidentyfikuj typ wpustu, a dopiero potem narzędzie. Gdy widzisz "czółenkowy", szukaj narzędzia dedykowanego do gniazd o łukowym dnie, a nie narzędzia kojarzonego ogólnie z "rowkowaniem".
