Spoina czołowa powstaje w złączu doczołowym, czyli wtedy, gdy dwa elementy (np. blachy) są ustawione tak, że ich krawędzie stykają się – "na styk" – a materiał spoiny wypełnia szczelinę/rowek w miejscu zetknięcia. Typową cechą jest brak zakładki: elementy nie zachodzą na siebie, tylko tworzą jedną wspólną płaszczyznę lub jedną linię styku krawędzi.

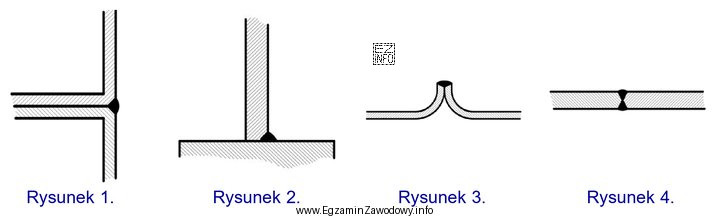

Odpowiedź "Na rysunku 4" jest poprawna, ponieważ na tym rysunku przedstawiono właśnie taki układ: dwie blachy połączone w miejscu zetknięcia ich krawędzi, a spoina wykonana jest w osi styku (czyli "czołowo", a nie w narożu ani na zakładkę).
Pozostałe odpowiedzi są błędne, bo odnoszą się do rysunków przedstawiających inne typy połączeń lub inny przebieg spoiny:
- "Na rysunku 1" – typowy błąd to pomylenie spoiny czołowej ze spoiną pachwinową/narożną, gdy spoina jest w narożu (L-kształtne ustawienie elementów) albo gdy elementy nie są ustawione krawędziami na styk.
- "Na rysunku 2" – często odpowiada złączu zakładkowemu (jedna blacha nachodzi na drugą). W takim układzie spoiny zwykle biegną przy krawędzi zakładki, a nie w miejscu zetknięcia krawędzi dwóch elementów.
- "Na rysunku 3" – może przedstawiać złącze teowe lub narożne, gdzie spoina jest wykonywana w kącie między elementami. To nie jest połączenie "krawędź do krawędzi", więc nie jest to spoina czołowa.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, najpierw sprawdź geometrię ułożenia blach: jeśli widzisz zakładkę – to nie będzie spoina czołowa. Jeśli widzisz naroże/kształt L lub T – to zwykle będzie spoina pachwinowa. Spoina czołowa pojawia się wtedy, gdy elementy są połączone na styk krawędzi.
