W instalacji ADSL (na parze miedzianej) na jednym przewodzie współistnieją dwa rodzaje sygnałów: tradycyjna telefonia analogowa (POTS) oraz transmisja danych ADSL. Aby te sygnały nie zakłócały się wzajemnie, stosuje się element separujący pasma: splitter lub mikrofiltr.
Pytanie dotyczy filtra, który należy zastosować przy podłączeniu aparatu telefonicznego. Oznacza to, że interesuje nas tor głosowy. Dla aparatu telefonicznego właściwy jest filtr, który:
- przepuszcza niskie częstotliwości odpowiadające pasmu mowy (w praktyce kilka kHz),
- tłumi wyższe częstotliwości, na których pracuje ADSL (sygnały wielotonowe w znacznie wyższym paśmie).
Taka charakterystyka jest typowa dla filtra dolnoprzepustowego: w niskich częstotliwościach tłumienie jest małe (sygnał głosowy przechodzi), a po przekroczeniu częstotliwości granicznej tłumienie rośnie (DSL jest "odcinany" od telefonu). Dzięki temu:
- telefon nie "słyszy" sygnałów ADSL jako szumów/trzasków,
- podnoszenie słuchawki, dzwonienie czy impulsy w torze telefonicznym nie pogarszają pracy modemu,
- zmniejsza się ryzyko spadku jakości połączenia i zrywania synchronizacji.

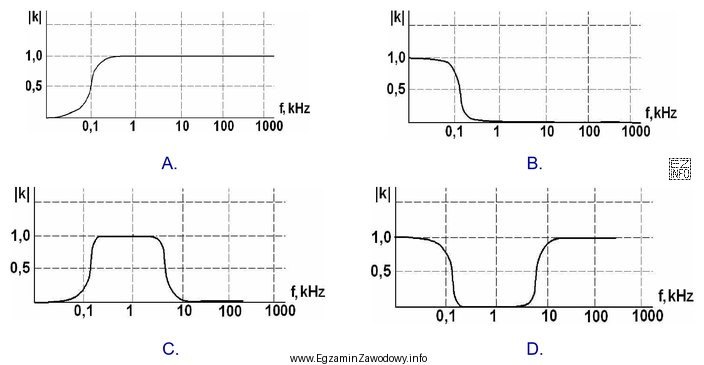

Odpowiedzi błędne zwykle odpowiadają innym typom charakterystyk: górnoprzepustowej (pasuje raczej do toru DSL, a nie telefonu), pasmowoprzepustowej (przepuszcza tylko wąski wycinek pasma, co nie jest ideą toru mowy) albo zaporowej (wycina określone pasmo zamiast oddzielić niskie od wysokich). Właściwy rysunek to ten, który pokazuje małe tłumienie dla niskich częstotliwości i wyraźny wzrost tłumienia dla wyższych częstotliwości.
