Dźwigar stropowy klejony warstwowo (z drewna klejonego warstwowo) to element nośny wykonywany przez sklejenie lameli w taki sposób, aby uzyskać wymagany kształt i nośność. W pytaniu kluczowe są dwie informacje: technologia (klejony warstwowo) oraz geometria przekroju (skrzynkowy).

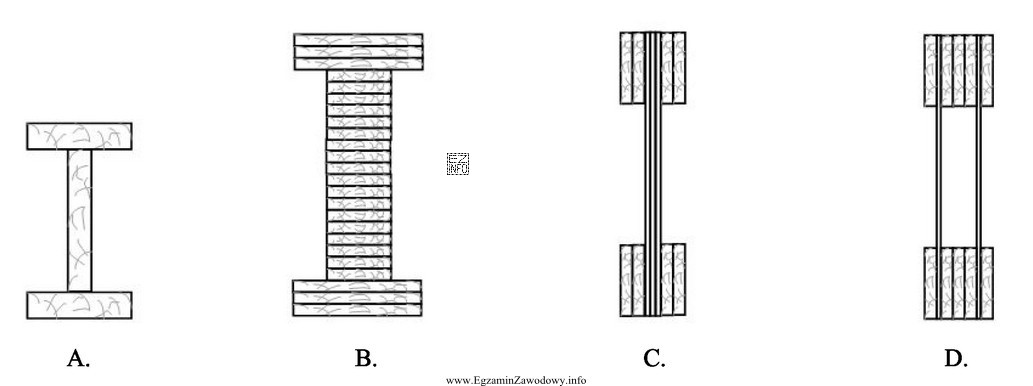

Przekrój skrzynkowy jest przekrojem zamkniętym: w uproszczeniu przypomina prostokątną "ramkę"/"pudełko", czyli ma zewnętrzny obrys prostokąta, a w środku jest przestrzeń (pustka). Taki przekrój można rozpoznać na rysunku po tym, że widoczne są elementy tworzące obwód (pasy i środniki), a wnętrze nie jest wypełnione materiałem.
Dlatego poprawna odpowiedź to ta, która przedstawia dźwigar o wyraźnie zamkniętym obrysie przekroju (skrzynka) oraz wskazuje, że jest to element warstwowy/klejony (typowy wygląd elementu z lameli, a nie jednolity "monolit" bez podziału).
Odpowiedzi niepoprawne zwykle pokazują inne, często mylone rozwiązania:
- Belkę o przekroju pełnym (np. prostokątnym) – ma wypełnione wnętrze, więc nie jest skrzynkowa.
- Dźwigar dwuteowy (kształt z jednym środnikiem i dwoma pasami) – ma przekrój otwarty, nie zamknięty.
- Kratownicę lub inny układ prętowy – nośność wynika z układu prętów, a nie z zamkniętego przekroju skrzynkowego.
Wskazówka egzaminacyjna: gdy w treści pojawia się "skrzynkowy", najpierw szukaj na rysunku przekroju zamkniętego z pustą przestrzenią wewnątrz. Dopiero potem weryfikuj, czy forma odpowiada elementowi klejonemu warstwowo (typowemu dla dźwigarów drewnianych), a nie np. profilowi stalowemu.
