KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2021



PYTANIE NR 5.
Na którym rysunku przedstawiono elementy prefabrykowane żelbetowe stosowane do budowy przepustów drogowych?

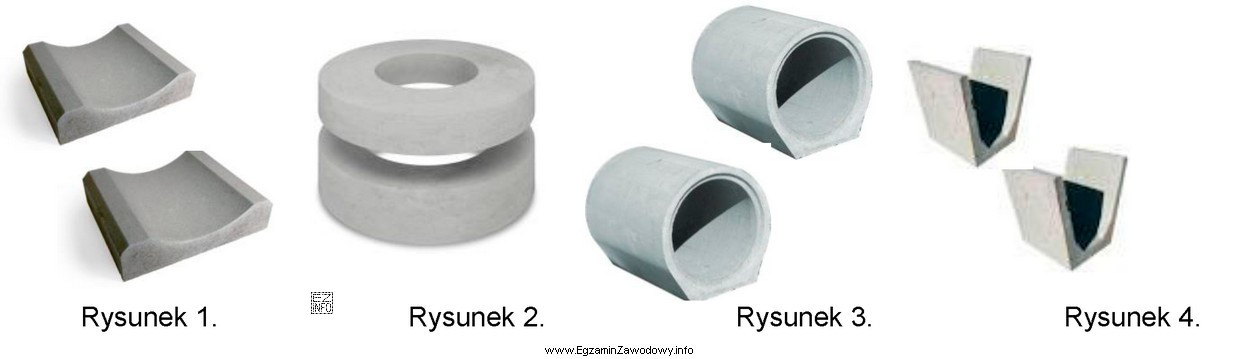

Ilustracja przedstawia cztery rysunki z elementami prefabrykowanymi z betonu, które mogą być stosowane w budownictwie, w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W przepustach drogowych spotyka się prefabrykowane elementy żelbetowe (np. ramy lub segmenty skrzynkowe) łączone w ciąg pod nasypem. Poprawna odpowiedź wskazuje rysunek, na którym rozpoznaje się typowe elementy przepustu, a pozostałe rysunki przedstawiają inne prefabrykaty lub elementy o innej funkcji.

Pełne wyjaśnienie:

Przepust drogowy to obiekt umożliwiający przeprowadzenie wody (lub niewielkiego cieku) pod drogą. W praktyce często stosuje się prefabrykowane elementy żelbetowe, ponieważ przyspieszają roboty i dają powtarzalną jakość wykonania.

Rozwiązania prefabrykowane mogą mieć postać m.in. elementów ramowych lub skrzynkowych (segmenty, które po ustawieniu tworzą zamknięty lub częściowo zamknięty przekrój kanału). Na rysunkach takich elementów zwykle widać:

  • kształt umożliwiający uformowanie światła przepustu (otworu przepływu),
  • masywniejsze ścianki/żebra typowe dla żelbetu,
  • powtarzalne segmenty przeznaczone do montażu w ciąg,
  • detale łączenia (np. styk segmentów), jeśli są pokazane.

Odpowiedź "Na rysunku 3." jest poprawna, bo w zestawie rysunków to właśnie ten rysunek przedstawia prefabrykowane elementy żelbetowe przeznaczone do budowy przepustów. Pozostałe wskazania są niepoprawne, ponieważ odnoszą się do rysunków przedstawiających inne wyroby prefabrykowane lub elementy, które nie pełnią funkcji przepustu (nie tworzą właściwego przekroju i układu montażowego dla obiektu pod drogą).

Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto najpierw odpowiedzieć sobie na pytanie, czy element z rysunku może po zmontowaniu utworzyć kanał pod nasypem. Jeśli nie, to nie jest to prefabrykat przepustu, nawet jeśli jest żelbetowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przepust drogowy i do czego służy?
Przepust drogowy to obiekt pod koroną drogi, który umożliwia przeprowadzenie wody (np. z rowu, cieku) pod nasypem. Jego zadaniem jest zapewnienie drożności odwodnienia i ochrona konstrukcji drogi przed podmyciem oraz zawilgoceniem.
Jak rozpoznać na rysunku prefabrykowany element żelbetowy przepustu?
Szukaj elementu, który po ustawieniu tworzy światło (otwór) dla przepływu: segment ramowy lub skrzynkowy, ewentualnie elementy składające się w tunel. Zwykle ma grubsze ścianki, powtarzalny kształt montażowy i wygląda jak część kanału pod drogą.
Jakie prefabrykaty żelbetowe najczęściej stosuje się w przepustach?
W praktyce spotyka się m.in. prefabrykowane elementy ramowe i skrzynkowe, które łączy się w ciąg o wymaganej długości. Wybór zależy od warunków terenowych, obciążeń od drogi i wymaganego przekroju hydraulicznego.
Dlaczego w przepustach używa się prefabrykatów zamiast betonu monolitycznego?
Prefabrykaty skracają czas robót, ograniczają wpływ pogody na jakość betonu i zapewniają powtarzalne wymiary oraz zbrojenie wykonane w kontrolowanych warunkach. Montaż na budowie jest często szybszy niż deskowanie i betonowanie na miejscu.
Czy każdy prefabrykat betonowy widoczny na rysunku może być elementem przepustu?
Nie. Element przepustu musi tworzyć część kanału przepływu pod drogą (kształt ramy, skrzynki lub układ pozwalający złożyć tunel). Prefabrykaty takie jak płyty, belki czy elementy ścienne mogą być żelbetowe, ale nie spełniają funkcji przepustu.
Jakie cechy żelbetu są ważne przy prefabrykatach do przepustów?
Kluczowe są: odpowiednia otulina i ułożenie zbrojenia, trwałość w środowisku wilgotnym, odporność na obciążenia od nasypu i ruchu oraz jakość betonu (jednorodność, brak raków). Na rysunku technicznym często sugerują to grubości ścian i geometria.
Jakie błędy najczęściej popełnia się w pytaniach na rozpoznawanie rysunków przepustów?
Najczęściej myli się przepust z elementami odwodnienia otwartego (np. korytami) albo z dowolnym prefabrykatem "z betonu". Częsty jest też błąd skojarzenia, że przepust to zawsze rura, przez co odrzuca się rozwiązania ramowe i skrzynkowe.
Kiedy przepust ma konstrukcję skrzynkową, a kiedy ramową?
Zależy to od wymaganej geometrii i warunków posadowienia. Konstrukcje skrzynkowe/ramowe dobiera się do obciążeń i przekroju hydraulicznego. Na egzaminie kluczowe jest rozpoznanie, że oba typy mogą być prefabrykowanymi elementami żelbetowymi przepustu.
Jak przygotować się do zadań BUD.1 z rozpoznawania prefabrykatów na rysunkach?
Warto przerobić zestawy ilustracji z typowymi prefabrykatami (belki, płyty, ściany oporowe, elementy przepustów) i uczyć się po funkcji elementu, nie po samej "betonowej" fakturze. Pomaga też porównywanie przekrojów: co tworzy światło obiektu.
Czy bez znajomości funkcji elementu da się poprawnie wskazać rysunek przepustu?
Najczęściej nie. Zadanie wymaga powiązania kształtu z funkcją: element przepustu musi umożliwiać przepływ pod drogą po zmontowaniu. Sama informacja, że coś jest żelbetowe, nie wystarcza, bo wiele prefabrykatów ma podobny materiał, ale inne zastosowanie.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "W przepustach drogowych spotyka się prefabrykowane elementy żelbetowe (np. ramy lub segmenty skrzynkowe) łączone w ciąg pod nasypem."
