KWALIFIKACJA AUD8 + AUD9 - WRZESIEŃ 2015



PYTANIE NR 35.
Na którym rysunku przedstawiono gniazdo służące do połączeń między urządzeniami MIDI?

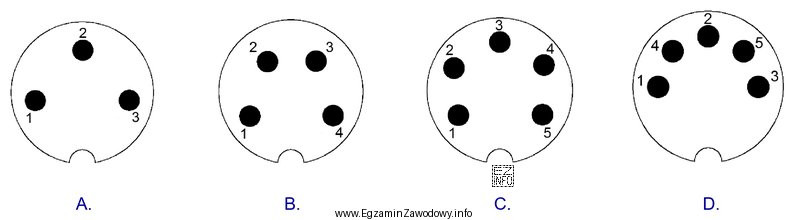

Ilustracja przedstawia cztery różne rysunki gniazd, które mogą być używane do połączeń między urządzeniami MIDI.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gniazdo MIDI w klasycznym wykonaniu to 5‑pinowe złącze typu DIN (układ 180°), stosowane do połączeń MIDI IN/OUT/THRU między urządzeniami muzycznymi.
Poprawny rysunek powinien przedstawiać właśnie takie gniazdo, a nie typowe złącza audio (np. jack/XLR/RCA) ani komputerowe.

Pełne wyjaśnienie:

Połączenia między urządzeniami MIDI w klasycznym standardzie realizuje się przez gniazda MIDI typu DIN 5 (5 pinów, charakterystyczne kluczowanie i okrągły kształt). W praktyce sprzętowej spotyka się porty opisane jako MIDI IN, MIDI OUT oraz czasem MIDI THRU. Pytanie polega na rozpoznaniu na rysunku takiego gniazda po jego cechach konstrukcyjnych.

Dlaczego odpowiedź "D" jest właściwa? Ponieważ to rysunek przedstawiający gniazdo o wyglądzie typowym dla MIDI DIN‑5: okrągła obudowa z widocznym układem pięciu styków oraz wycięciem/kluczem, które uniemożliwia błędne włożenie wtyku.

Dlaczego pozostałe odpowiedzi są błędne? Najczęściej mylone są:

  • Złącza audio (np. jack 6,3/3,5 mm, XLR, RCA) – służą do przesyłu sygnału audio, a nie danych sterujących MIDI; mają inny kształt i inną liczbę styków.
  • Złącza komputerowe/peryferyjne (np. podobne wizualnie okrągłe porty) – mogą wyglądać "technicznie" podobnie, ale układ pinów i kluczowanie nie odpowiadają MIDI DIN‑5.
  • Inne złącza wielopinowe – bez weryfikacji liczby pinów i klucza łatwo o błąd wynikający z samego "okrągłego" zarysu.

Wskazówka egzaminacyjna: przy pytaniach obrazkowych nie kieruj się tylko ogólnym kształtem. Sprawdź liczbę pinów i układ klucza – to najszybciej odróżnia MIDI DIN‑5 od innych portów spotykanych w sprzęcie studyjnym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze MIDI DIN-5 i do czego służy?
Złącze MIDI DIN‑5 to klasyczne 5‑pinowe złącze używane do przesyłania komunikatów sterujących MIDI między instrumentami i urządzeniami (np. klawiatura sterująca → moduł brzmieniowy). Nie przesyła dźwięku, tylko dane o nutach, dynamice, kontrolerach i synchronizacji.
Jak rozpoznać gniazdo MIDI na rysunku lub zdjęciu?
Najpewniejsze cechy to: okrągły kształt złącza DIN oraz układ pięciu styków w półokręgu (180°) i kluczowanie. Na obudowie urządzenia port zwykle ma opis MIDI IN, MIDI OUT albo THRU.
Dlaczego MIDI nie używa takich samych złączy jak audio (XLR, jack)?
MIDI to protokół danych sterujących, a nie sygnał audio. Złącza audio są projektowane pod przesył napięć odpowiadających dźwiękowi, natomiast MIDI przesyła cyfrowe komunikaty sterujące. Stąd inne wymagania i inny standard połączeń, mimo wspólnego zastosowania w muzyce.
Co oznaczają napisy MIDI IN, MIDI OUT i MIDI THRU?
MIDI IN to wejście danych z innego urządzenia, MIDI OUT to wyjście danych generowanych przez urządzenie, a MIDI THRU przekazuje dalej (kopię) sygnału z MIDI IN, co ułatwia tworzenie łańcucha kilku urządzeń sterowanych z jednego źródła.
Czy przez MIDI przesyła się dźwięk z instrumentu do interfejsu audio?
Nie. MIDI nie przenosi audio. Przesyła informacje o tym, co ma zagrać instrument (np. numer nuty, velocity, zmiana programu). Dźwięk z instrumentu trzeba przesłać osobnym torem audio (np. jack/XLR do wejścia interfejsu lub miksera).
Jakie są najczęstsze pomyłki na egzaminie przy rozpoznawaniu gniazda MIDI?
Najczęściej myli się MIDI DIN‑5 z innymi okrągłymi złączami lub wybiera się złącze audio, bo "jest w sprzęcie muzycznym". Pomaga policzenie pinów i sprawdzenie klucza. Warto też pamiętać: MIDI = dane sterujące, audio = osobne złącza.
Kiedy stosuje się MIDI zamiast sterowania przez USB?
MIDI DIN‑5 bywa używane, gdy łączy się klasyczne instrumenty/hardware bez USB, gdy potrzebna jest prosta komunikacja między urządzeniami scenicznymi lub gdy chce się uniknąć zależności od komputera. USB‑MIDI jest wygodne w DAW, ale DIN‑5 nadal jest powszechne w sprzęcie.
Jak działa łączenie urządzeń MIDI w łańcuch (daisy chain)?
Typowo łączy się MIDI OUT urządzenia sterującego do MIDI IN urządzenia sterowanego. Gdy potrzebujesz kolejnego urządzenia w szeregu, używa się MIDI THRU (jeśli jest dostępne), które przekazuje sygnał dalej bez zmian.
Czy kabel MIDI jest taki sam jak kabel do klawiatury komputerowej?
Nie należy tego zakładać. Choć niektóre złącza mogą wyglądać podobnie (okrągłe), różnią się standardem, pinami i kluczowaniem. Do połączeń MIDI używa się przewodu przeznaczonego do MIDI DIN‑5. W praktyce zawsze dobieraj kabel zgodnie z opisem portów.
Jak przygotować się do pytań obrazkowych o złącza w realizacji nagrań?
Ćwicz rozpoznawanie złączy po cechach diagnostycznych: liczba styków, kształt, kluczowanie i typowe zastosowanie (audio vs dane). Dobrą metodą jest stworzenie fiszek ze zdjęciami: XLR, jack, RCA, DIN‑5 MIDI, USB, oraz krótką notatką "do czego służy".
info

Około 58% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • International MIDI Association (MIDI.org) – sekcja edukacyjna/FAQ dotycząca MIDI i złączy/połączeń (wymaga wskazania konkretnej podstrony do pełnej weryfikacji).

Materiały:

  • Instrukcje obsługi (manuale) syntezatorów/interfejsów audio z opisem portów MIDI
  • Podręczniki z podstaw realizacji nagrań i techniki studyjnej (rozdziały o interfejsach i okablowaniu)
  • Materiały edukacyjne producentów interfejsów MIDI i kontrolerów (sekcje: MIDI ports, connectivity)
