Interfejs RS-232 to standard komunikacji szeregowej używany m.in. do połączeń serwisowych, konsolowych i w starszych urządzeniach transmisyjnych. W praktyce egzaminacyjnej rozpoznaje się go głównie po rodzaju złącza.
Dla RS-232 najczęściej spotyka się złącza typu D-sub:
- DE-9 (potocznie "DB-9") – 9 styków w dwóch rzędach, w charakterystycznej trapezowej obudowie,
- DB-25 – 25 styków w dwóch rzędach, również w obudowie D-sub.

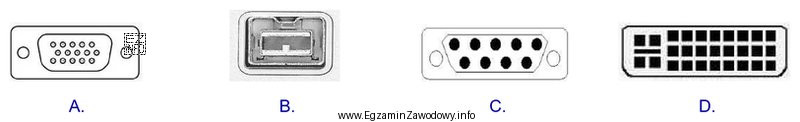

Poprawny wybór rysunku powinien więc przedstawiać gniazdo o trapezowym kształcie typowym dla D-sub oraz układ pinów zgodny z jednym z powyższych wariantów. Złącza takie są mocowane śrubami lub mają miejsca na śruby blokujące wtyk, co bywa dodatkową cechą rozpoznawczą.
Dlaczego pozostałe odpowiedzi bywają błędnie wybierane? Częstym błędem jest mylenie RS-232 z:
- RJ-45 (Ethernet) – ma zatrzask i prostokątny kształt, a nie obudowę D-sub,
- USB – ma inną geometrię i zwykle znacznie mniejszą liczbę styków widocznych w gnieździe,
- złączami koncentrycznymi (np. BNC/F) – są okrągłe i przeznaczone do innego typu torów (RF/TV/SAT).
W przygotowaniu do INF.1 warto ćwiczyć rozpoznawanie złączy "po sylwetce" (kształt obudowy) oraz "po funkcji" (do czego służy port: konsola/serwis vs sieć LAN vs zasilanie). Na egzaminie pozwala to szybko odsiać interfejsy nieszeregowe i wybrać rysunek przedstawiający D-sub typowy dla RS-232.
