Mapa z inwentaryzacji powykonawczej jest opracowaniem, które ma pokazać rzeczywisty stan po zakończeniu budowy. W kontekście budynku i przyłączy oznacza to, że na mapie należy spodziewać się nie tylko samego konturu obiektu, ale także informacji pozwalających ocenić, co faktycznie zostało wykonane w terenie.

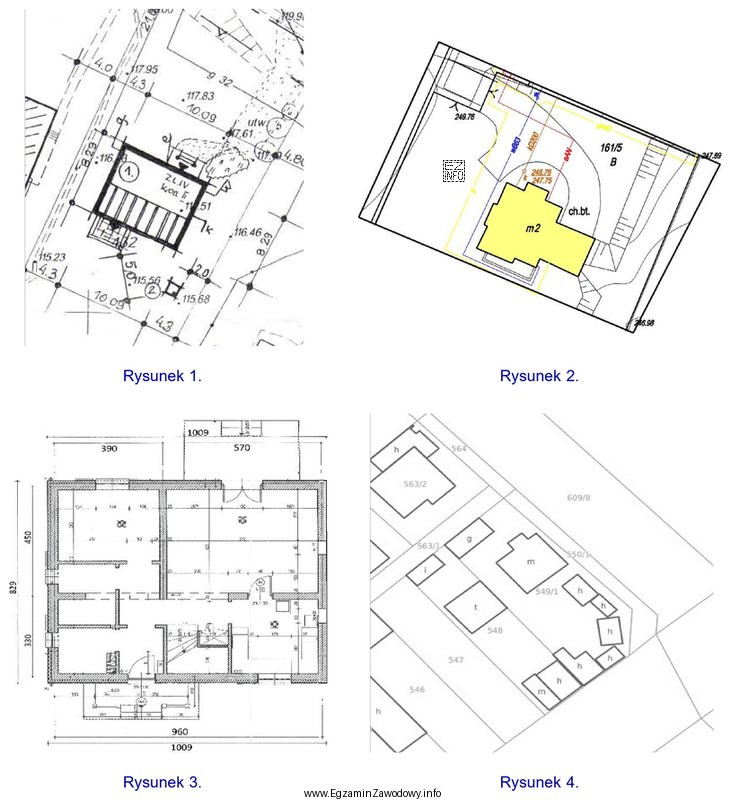

Dlatego poprawna odpowiedź wskazuje ten rysunek, na którym widać cechy typowe dla opracowania powykonawczego, takie jak:
- kontur (zarys) budynku w jego finalnym położeniu,
- przyłącza pokazane jako elementy wykonane (z przebiegiem, podejściami/włączeniami),
- powiązanie z sytuacją terenową i ewentualnym uzbrojeniem, które ma znaczenie dla oceny zgodności realizacji.
Pozostałe odpowiedzi są błędne, jeśli odnoszą się do rysunków przedstawiających inne etapy lub inne rodzaje materiałów, np. rysunek projektowy (stan planowany), szkic tyczenia (dane do realizacji w terenie) albo mapę o treści niewskazującej na wykonanie przyłączy. Typowym błędem jest wybór rysunku, na którym widać sam budynek, ale brak informacji o przyłączach albo pokazano je w sposób charakterystyczny dla projektu, a nie dla stanu powykonawczego.
Wskazówka egzaminacyjna: warto najpierw ustalić, czy na rysunku pokazano stan wykonany (powykonawczy), a dopiero potem porównać, czy obejmuje on zarówno budynek, jak i przyłącza. Sam detal graficzny nie przesądza o rodzaju mapy — kluczowe są elementy treści i ich znaczenie.
