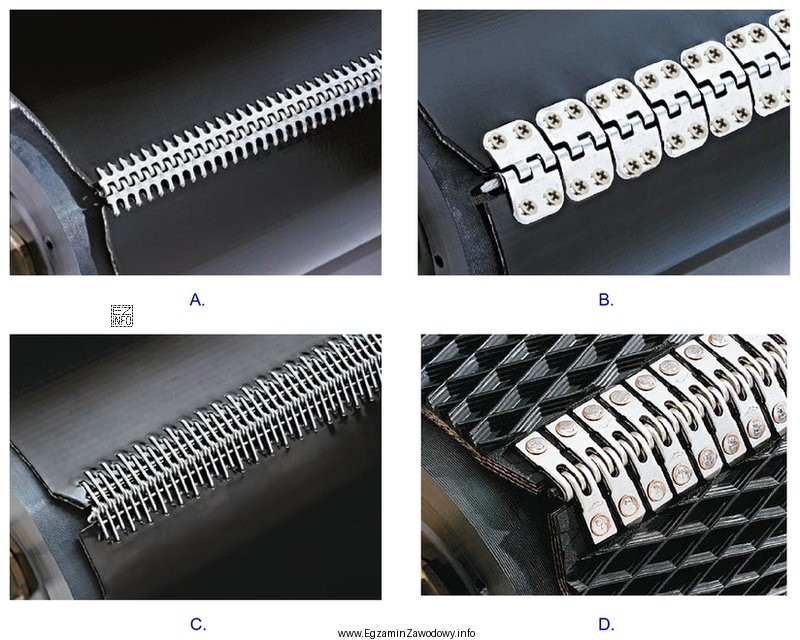

Pytanie dotyczy rozpoznania mechanicznego połączenia taśm przenośnikowych złączkami na nity. W praktyce eksploatacji przenośników taśmowych (także w górnictwie odkrywkowym) spotyka się różne metody łączenia taśm: połączenia mechaniczne (np. na złączki/spinki) oraz połączenia trwałe, takie jak wulkanizacja. Kluczowe jest odróżnienie ich po cechach widocznych na rysunku.
Poprawna jest odpowiedź: rysunek D, ponieważ przedstawia złącze, w którym brzegi taśmy są połączone metalowymi złączkami, a sposób mocowania wskazuje na nitowanie (widoczne łby nitów/charakterystyczne punkty mocujące w rejonie złączek). Nitowanie jest cechą konstrukcyjną takiego połączenia i odróżnia je od rozwiązań, w których elementy są np. skręcane śrubami lub łączone innym sposobem.
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ przedstawiają połączenia innego typu niż złączki nitowane. Najczęstsze pomyłki wynikają z traktowania każdego metalowego elementu jako "złączki na nity". Tymczasem w połączeniach mechanicznych trzeba zwrócić uwagę nie tylko na obecność złączki, ale też na rodzaj elementu mocującego (nit vs śruba) oraz układ elementów w strefie złącza.
- Wskazówka egzaminacyjna: najpierw zlokalizuj strefę łączenia taśmy, potem sprawdź, czy widać regularne punkty mocowania typowe dla nitów (łby nitów) i czy złączka obejmuje brzegi taśmy.
- Wskazówka praktyczna: umiejętność rozpoznania rodzaju złącza pomaga przy doborze metody naprawy i ocenie przyczyn uszkodzeń (np. wyrwanie nitów, rozgięcie złączek, uszkodzenia krawędzi taśmy).
