PYTANIE NR 26.

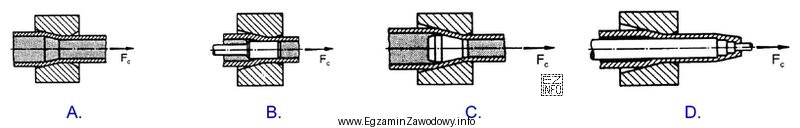

Na którym rysunku przedstawiono metodę ciągnienia rur na korku swobodnym?
Ilustracja przedstawia cztery schematy techniczne związane z procesem ciągnienia rur, co jest tematem istotnym w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W ciągnieniu rur na korku swobodnym korek znajduje się wewnątrz rury i nie jest sztywno zamocowany na pręcie; ustala się samoczynnie ("pływa") dzięki siłom tarcia i naporowi materiału. Poprawny rysunek powinien więc pokazywać korek swobodny za ciągadłem, bez trzpienia mocującego.

Pełne wyjaśnienie:

Ciągnienie rur na korku swobodnym (tzw. floating plug) to odmiana ciągnienia, w której wewnętrzne narzędzie kształtujące średnicę wewnętrzną i grubość ścianki jest umieszczone w rurze, ale nie jest na stałe połączone z prętem prowadzącym. Korek "ustawia się" w strefie odkształcenia pod wpływem ruchu rury, nacisku materiału oraz tarcia między korkiem a powierzchnią wewnętrzną rury.

Na schemacie tej metody typowo widać:

  • ciągadło (matrycę) zmniejszające średnicę zewnętrzną,
  • korek wewnątrz rury w pobliżu strefy odkształcenia,
  • brak sztywnego pręta/trzpienia, do którego korek byłby przymocowany,
  • oznaczenie ruchu materiału i położenia korka sugerujące jego samopozycjonowanie.

Dlaczego pozostałe typowe schematy bywają mylone z korkiem swobodnym?

  • Wariant bez narzędzia wewnętrznego (ciągnienie rury "pustej") nie pokazuje żadnego elementu w środku rury, więc nie kontroluje w takim stopniu średnicy wewnętrznej i grubości ścianki.
  • Wariant na trzpieniu/mandrelu stałym pokazuje element wewnętrzny, ale jest on mocowany (na pręcie) i prowadzony przez cały proces. To kluczowa różnica: narzędzie nie "pływa".
  • Wariant na korku stałym również zakłada obecność elementu wewnętrznego, ale jego położenie jest konstrukcyjnie ustalone (np. przez pręt/układ prowadzący), co odróżnia go od korka swobodnego.

Na egzaminie warto zapamiętać prostą regułę rozpoznawania: korek swobodny = element w środku rury, ale bez pręta mocującego i z cechą "pływania" w strefie odkształcenia. To właśnie tę cechę powinien przedstawiać poprawny rysunek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ciągnienie rur na korku swobodnym?
To metoda ciągnienia rur, w której wewnętrzny korek kształtujący średnicę wewnętrzną nie jest sztywno zamocowany na pręcie. Podczas procesu "pływa" i samoczynnie ustala położenie w strefie odkształcenia dzięki tarciu i naciskowi materiału.
Jak rozpoznać na rysunku korek swobodny w ciągnieniu rury?
Szukaj elementu wewnątrz rury w pobliżu ciągadła, ale bez pręta/trzpienia, do którego byłby przymocowany. Schemat powinien sugerować, że korek nie jest prowadzony na sztywno, tylko ustala się w trakcie przepływu materiału.
Dlaczego korek swobodny poprawia kontrolę grubości ścianki rury?
Korek działa jako wewnętrzne narzędzie oporowe: ogranicza zmniejszanie średnicy wewnętrznej i stabilizuje przepływ materiału. Dzięki temu łatwiej uzyskać powtarzalną grubość ścianki oraz lepszą dokładność wymiarową niż w ciągnieniu rury bez narzędzia wewnętrznego.
Jaka jest różnica między korkiem swobodnym a trzpieniem stałym?
Trzpień (mandrel) jest zwykle mocowany i prowadzony na pręcie, więc jego położenie jest ustalone konstrukcyjnie. Korek swobodny nie ma sztywnego mocowania i "pływa" w rurze, ustawiając się sam w strefie odkształcenia pod wpływem tarcia i nacisku materiału.
Kiedy stosuje się ciągnienie rury bez narzędzia wewnętrznego?
Stosuje się je, gdy wymagania co do średnicy wewnętrznej i grubości ścianki są mniej rygorystyczne lub gdy proces ma być prostszy technologicznie. Brak narzędzia wewnętrznego zmniejsza złożoność, ale zwykle ogranicza kontrolę wymiarów wewnętrznych i stabilność ścianki.
Jakie wady mogą powstać przy złym doborze metody ciągnienia rur?
Możliwe są m.in. nierównomierna grubość ścianki, pogorszenie jakości powierzchni wewnętrznej (rysy), niestabilność wymiarów średnicy wewnętrznej oraz zwiększone ryzyko pęknięć. Wybór metody (bez narzędzia, na trzpieniu, na korku swobodnym) wpływa na te cechy bezpośrednio.
Dlaczego na egzaminie myli się korek swobodny z korkiem stałym?
Bo w obu przypadkach widać element wewnątrz rury. Błąd wynika z pomijania kluczowej cechy: sposobu prowadzenia. Korek swobodny nie jest połączony z prętem, a w wariantach "stałych" narzędzie ma zwykle mocowanie lub prowadzenie, co powinno być widoczne na schemacie.
Jakie elementy narzędziowe występują w ciągnieniu rur na korku swobodnym?
Najczęściej występują: ciągadło (matryca) zmniejszające średnicę zewnętrzną, korek umieszczony wewnątrz rury oraz układ smarowania. W odróżnieniu od metod na trzpieniu, nie powinno być elementu mocującego korek na sztywnym pręcie prowadzącym.
Czy korek swobodny zawsze "idzie" razem z rurą podczas ciągnienia?
Nie w sensie sztywnego połączenia. Korek jest utrzymywany i pozycjonowany przez kontakt z materiałem (tarcie, nacisk) i może mieć tendencję do stabilizowania się w określonym miejscu względem ciągadła. To właśnie brak stałego mocowania jest definicyjną cechą tego wariantu.
Jak przygotować się do zadań z rozpoznawania metod ciągnienia na rysunkach?
Ćwicz porównywanie schematów: zaznaczaj, czy jest narzędzie wewnętrzne, czy ma pręt mocujący, gdzie leży względem ciągadła i jakie są strzałki ruchu. Dobrą metodą jest tworzenie własnych notatek: "bez trzpienia", "trzpień stały", "korek swobodny" i cechy rozróżniające.
