Mikrometr zewnętrzny służy do precyzyjnego pomiaru wymiarów zewnętrznych (np. średnicy wałka, grubości blachy). Jednym z kluczowych parametrów jest zakres pomiarowy, czyli przedział wartości, które da się zmierzyć danym egzemplarzem. W praktyce najczęściej spotyka się zestawy mikrometrów o zakresach skokowych co 25 mm, np. 0–25 mm, 25–50 mm, 50–75 mm.

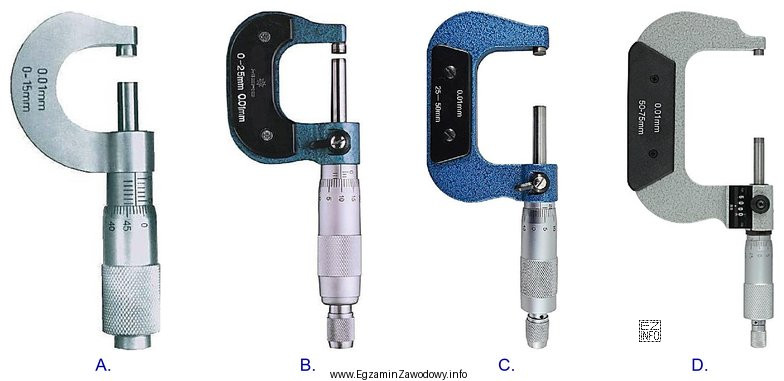

Aby wskazać mikrometr o zakresie 0–25 mm na rysunku, należy zwrócić uwagę na dwie rzeczy:
- Typ przyrządu: czy jest to mikrometr (kabłąk, kowadełko i wrzeciono, tuleja i bębenek), a nie np. suwmiarka.
- Oznaczenie zakresu: często nadruk/napis "0–25 mm" (lub równoważny zapis) znajduje się na kabłąku albo tulei. To jest bezpośrednia informacja o przeznaczeniu danego mikrometru.
Odpowiedź poprawna wskazuje rysunek, na którym przedstawiono mikrometr zewnętrzny oznaczony jako 0–25 mm. Pozostałe odpowiedzi są niepoprawne, ponieważ:
- Przedstawiają mikrometr o innym zakresie (np. 25–50 mm) – taki przyrząd nie zmierzy wymiaru bliskiego 0 mm, bo ma inną konstrukcję i punkt początkowy.
- Pokazują inny typ narzędzia (np. inny przyrząd pomiarowy lub mikrometr o innym przeznaczeniu), co można rozpoznać po budowie lub oznaczeniach.
Wskazówka egzaminacyjna: nawet jeśli rysunki są podobne, zawsze "szukaj zakresu" na kabłąku/tulei. To najpewniejszy sposób odróżnienia mikrometrów 0–25 mm od 25–50 mm i kolejnych.
