Nadproże to element przenoszący obciążenia muru nad otworem (np. okiennym lub drzwiowym) na jego boki. W rozwiązaniach murowanych spotyka się m.in. nadproża sklepione, czyli oparte na pracy łuku: obciążenia są przekazywane głównie jako siły ściskające wzdłuż krzywizny.

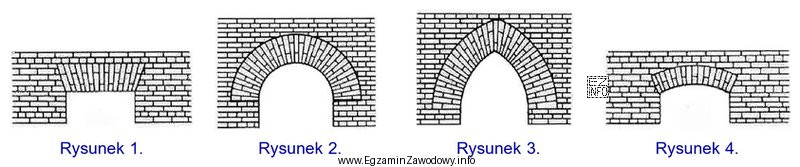

Nadproże sklepione płaskie (łuk płaski/spłaszczony) rozpoznaje się na rysunku po kilku cechach:
- Mała strzałka łuku – krzywizna jest niewielka, a nadproże wygląda prawie jak proste, ale jednak ma łukowy przebieg.
- Klinowy układ elementów murowych – cegły (lub ich odpowiednio docięte elementy) są układane tak, aby tworzyć "klin" w łuku.
- Spoiny promieniowe – spoiny układają się wachlarzowo, zbiegając w kierunku środka krzywizny łuku.
Dlatego prawidłowa odpowiedź wskazuje rysunek, na którym widać właśnie spłaszczony łuk z promieniowym układem spoin i klinowaniem. W tym zadaniu jest to rysunek 1.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Zwykle prezentują one inne rozwiązania, np. nadproże proste (belkowe), nadproże o większej strzałce (bardziej wyraźny łuk) lub inny typ nadproża (np. z prefabrykatu). Typowym błędem jest wybór dowolnego "łuku", bez sprawdzenia, czy jest on płaski, albo wybór nadproża prostego, gdy na rysunku widoczne są spoiny promieniowe.
Wskazówka egzaminacyjna: najpierw oceń geometrię (czy jest to łuk o małej strzałce), a dopiero potem układ spoin i sposób ułożenia cegieł. To ogranicza pomyłki między łukiem płaskim a innymi formami nadproży sklepionych.
