Nakrętka kołpakowa to odmiana nakrętki, w której od strony końca śruby znajduje się zamknięta, wypukła "czapka" (kołpak). W praktyce powoduje to, że po skręceniu połączenia gwint nie jest widoczny od strony wierzchołka nakrętki, a końcówka śruby może być osłonięta.

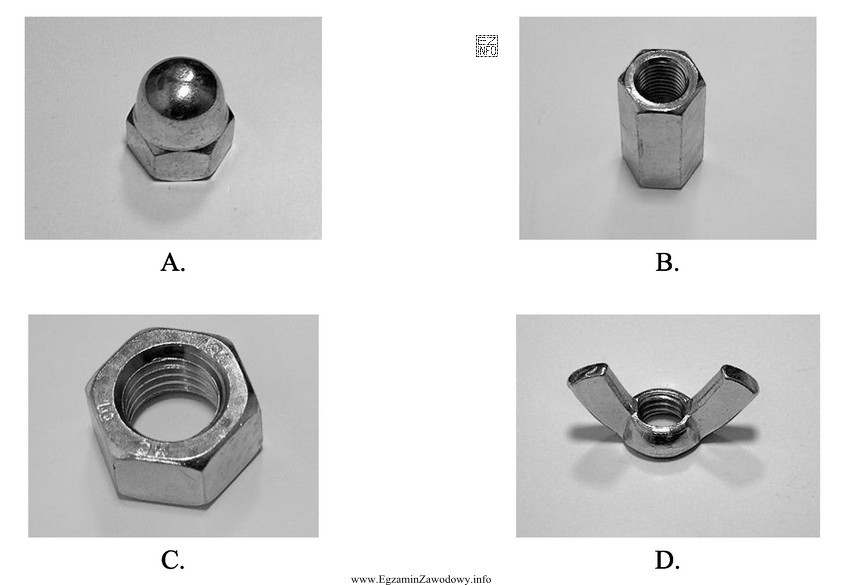

W zadaniach rozpoznawania na rysunku technicznym trzeba zwrócić uwagę na elementy diagnostyczne:
- Widok z boku/przekrój – powinien pokazywać, że górna część nakrętki jest zamknięta i zaokrąglona (kopuła), a nie płaska i "przelotowa".
- Brak wylotu gwintu po stronie kołpaka – w zwykłej nakrętce przelotowej widać otwór (gwint przechodzi na wylot), natomiast w kołpakowej otwór jest "ślepy".
- Kształt zewnętrzny – zwykle nadal występuje sześciokątny korpus, ale z dodatkowym, wypukłym zakończeniem.
Dlaczego pozostałe odpowiedzi (rysunki niepoprawne) mogą kusić? Najczęściej przedstawiają nakrętki podobne w ogólnym zarysie (sześciokąt), lecz bez kołpaka, albo nakrętki o innej funkcji (np. z kołnierzem lub elementem zabezpieczającym). Jeśli na rysunku widzisz płaską górę i otwarty przelot, to jest to typowa nakrętka, a nie kołpakowa. Jeśli widzisz poszerzenie u podstawy (kołnierz), to wskazuje raczej na nakrętkę kołnierzową, nie kołpakową.
Wskazówka egzaminacyjna: zawsze szukaj cechy, która odróżnia dany typ od "zwykłej" nakrętki. Dla nakrętki kołpakowej jest to właśnie zamknięcie końca – element ochronny i estetyczny.
