W montażu przewlekanym THT elementy (np. rezystory, diody, kondensatory) mają metalowe wyprowadzenia, które muszą przejść przez otwory w płytce PCB. Żeby element łatwo osadzić i nie naprężać jego korpusu, wyprowadzenia należy przed montażem sformować, czyli zagiąć i ustawić w odpowiednim rozstawie.
Do tego służy formierka (giętarka) do wyprowadzeń: prosty przyrząd z rowkiem prowadzącym oraz schodkowymi nacięciami/ząbkami, które pomagają uzyskać powtarzalne zagięcie (zwykle pod kątem prostym) i stały rozstaw nóżek. Takie narzędzie rozpoznaje się po tym, że nie ma ostrzy tnących ani matryc do zaciskania – jest "miarką/kształtownikiem" do gięcia.

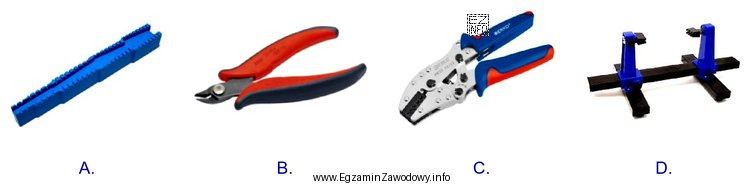

Odpowiedź "Rysunek 1" jest właściwa, ponieważ przedstawia właśnie taki podłużny przyrząd z rowkiem i stopniowanymi nacięciami, typowy dla ręcznego formowania wyprowadzeń elementów THT.
Pozostałe odpowiedzi są niepoprawne, bo dotyczą innych zastosowań:
- "Rysunek 2" to szczypce boczne (obcinaki) – służą do cięcia przewodów i końcówek, a nie do precyzyjnego ustawiania rozstawu wyprowadzeń.
- "Rysunek 3" to zaciskarka/praska – używa się jej do zaciskania końcówek (np. tulejek) lub złączy, nie do gięcia nóżek elementów elektronicznych.
- "Rysunek 4" wygląda na uchwyt/stojak montażowy – pomaga stabilnie trzymać element (np. płytkę), ale nie realizuje funkcji formowania wyprowadzeń.
W praktyce egzaminacyjnej warto zapamiętać: jeśli w pytaniu pada "formowanie wyprowadzeń", szukaj przyrządu z rowkami i stopniowaniem rozstawu, a nie narzędzia tnącego lub zaciskającego.
