W pytaniu chodzi o rozpoznanie narzędzia do dokręcania połączenia śrubowego o zadany kąt obrotu. Metoda kątowa różni się od typowego dokręcania "na moment" tym, że parametrem kontrolowanym jest kąt (np. 60°, 90°, 120°), a nie wartość momentu w N·m.
W praktyce dokręcanie kątowe często wygląda tak, że:
- najpierw wykonuje się wstępne dokręcenie (aby zlikwidować luzy i ustawić elementy),
- następnie dokręca się śrubę o ściśle określony kąt, korzystając z narzędzia, które pozwala ten kąt odczytać lub kontrolować.

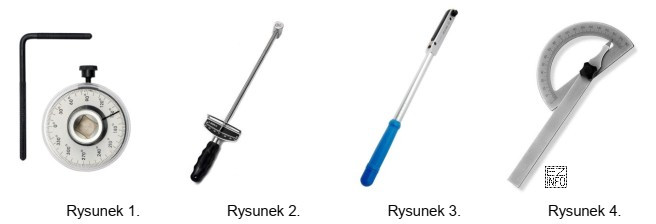

Dlatego poprawny wybór musi przedstawiać narzędzie z cechą charakterystyczną dla kontroli kąta (np. tarcza/skalowanie kątowe, wskaźnik, przystawka kątowa). Zgodnie z kluczem odpowiedzi właściwe narzędzie pokazano na rysunku 1.
Dlaczego pozostałe odpowiedzi są błędne? Jeśli rysunki 2–4 przedstawiają narzędzia bez funkcji pomiaru kąta (np. zwykły klucz płaski/nasadowy, grzechotkę, wkrętak, klucz nastawny lub inne narzędzie pomocnicze), to nie umożliwiają one dokręcania "o zadany kąt" w sposób kontrolowany. Takie narzędzia mogą służyć do dokręcania, ale nie do realizacji wymogu technologicznego opartego na kącie.
Wskazówka egzaminacyjna: w zadaniach obrazkowych szukaj elementu "pomiarowego" (skala, tarcza, wskaźnik). Sama obecność klucza nie wystarcza — klucz do metody kątowej musi pozwalać na kontrolę kąta obrotu.
