KWALIFIKACJA BUD1 - CZERWIEC 2020

PYTANIE NR 16.
Na którym rysunku przedstawiono narzędzie przeznaczone do łączenia prętów zbrojeniowych za pomocą drutu wiązałkowego?

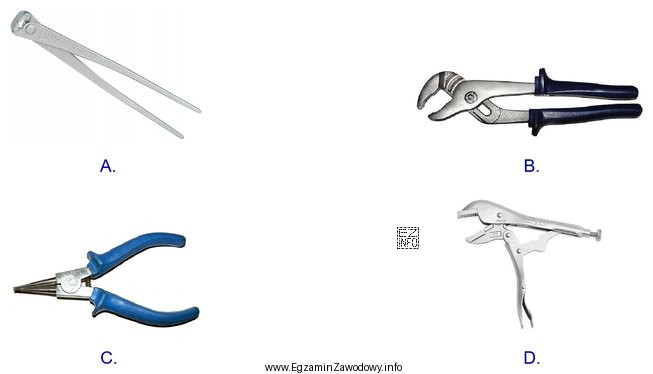

Ilustracja przedstawia cztery różne narzędzia, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie do łączenia prętów zbrojeniowych drutem wiązałkowym to hak zbrojarski (skrętak) lub jego mechaniczny odpowiednik. Ma kształt haczyka, którym chwyta się drut i skręca pętlę, stabilizując skrzyżowanie prętów. Taki przyrząd pokazuje rysunek wskazany w odpowiedzi.

Pełne wyjaśnienie:

Łączenie (wiązanie) prętów zbrojeniowych drutem wiązałkowym wykonuje się przez założenie pętli drutu na skrzyżowaniu prętów, a następnie jej skręcenie tak, aby węzeł był stabilny do czasu betonowania. Do tej czynności przeznaczone jest narzędzie, które umożliwia szybkie i pewne skręcanie drutu: hak zbrojarski (skrętak) lub jego wersja mechaniczna.

Poprawny wybór to ten rysunek, na którym widać przyrząd zakończony haczykiem/elementem chwytającym drut, pozwalający na wykonanie kilku obrotów drutu bez ześlizgiwania się. To właśnie funkcja skręcania drutu jest kluczowa w pytaniu.

Pozostałe rysunki przedstawiają narzędzia, które mogą być używane pomocniczo na budowie, ale nie są narzędziami przeznaczonymi do wiązania prętów drutem (np. narzędzia do cięcia, chwytania lub innego rodzaju łączenia). Typowy błąd na egzaminie polega na wybraniu narzędzia "którym też da się chwycić drut" zamiast narzędzia dedykowanego do wykonywania wiązań.

W praktyce rozpoznawaj: (1) obecność haczyka/skrętaka, (2) brak ostrzy tnących jako funkcji głównej, (3) ergonomię do wykonywania powtarzalnych skrętów. Te cechy odróżniają hak zbrojarski od innych narzędzi ręcznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Drut wiązałkowy to cienki drut stalowy używany do tymczasowego łączenia prętów zbrojeniowych w węzłach zbrojenia. Jego zadaniem jest utrzymanie prętów w prawidłowym położeniu podczas montażu i betonowania, a nie przenoszenie głównych obciążeń konstrukcyjnych.
Najczęściej stosuje się hak zbrojarski (skrętak) albo mechaniczny skrętak do drutu. Narzędzie pozwala chwycić końce drutu i wykonać szybkie skręcenie pętli, dzięki czemu węzeł jest ciasny i stabilny bez nadmiernego wysiłku.
Wiązanie drutem jest szybkie, tanie i nie zmienia właściwości stali przez miejscowe przegrzanie. Spawanie wymaga kwalifikacji, sprzętu i kontroli jakości, a dodatkowo nie zawsze jest dopuszczalne technologicznie dla danego rodzaju stali i projektu. W praktyce dominują wiązania drutem.
Szukaj narzędzia zakończonego haczykiem lub elementem do zaczepiania drutu, przeznaczonego do wykonywania powtarzalnych obrotów. Zwykle jest smukłe i nie ma ostrzy tnących jako części roboczej. Kluczowa jest funkcja skręcania drutu, a nie cięcia.
Stosuje się go przy dużej liczbie wiązań, gdy liczy się tempo i powtarzalna jakość skrętu, np. na zbrojeniach płyt, stropów lub ścian. Mechaniczny skrętak zmniejsza zmęczenie rąk i przyspiesza pracę, ale wymaga doboru odpowiedniego drutu i techniki.
Częste błędy to zbyt luźny skręt (pręty "pracują" i zmieniają położenie), zbyt mocne skręcenie prowadzące do urwania drutu, oraz pozostawianie ostrych końcówek zwiększających ryzyko urazów. Na egzaminie myli się też narzędzia: szczypce vs hak do skręcania.
Da się wykonać wiązanie kombinerkami, ale nie jest to rozwiązanie przeznaczone do szybkiej i powtarzalnej pracy. Hak zbrojarski/scrętak jest narzędziem dedykowanym: pozwala szybciej skręcić drut i uzyskać stabilny węzeł. W pytaniu egzaminacyjnym chodzi o narzędzie "przeznaczone".
Dobór zależy od średnicy prętów, rodzaju wiązania i praktyki na budowie: drut ma zapewnić stabilność montażową, ale nie może być tak gruby, by utrudniał skręcanie, ani tak cienki, by pękał. Na egzaminie zwykle ważniejsze jest rozumienie funkcji drutu niż konkretna średnica.
Wiele narzędzi ręcznych ma podobny kształt na rysunku, a różnią się detalem części roboczej. Bez doświadczenia łatwo kierować się ogólnym wyglądem (np. "to są jakieś szczypce"), zamiast dopasować narzędzie do funkcji: chwytania i skręcania drutu wiązałkowego.
Najskuteczniej działa zestaw zdjęć/rysunków z nazwami i zastosowaniem: hak zbrojarski, szczypce, obcinaki, giętarka, klucz. Warto też przećwiczyć na warsztatach: wykonać kilka wiązań drutem i zauważyć, jakie cechy narzędzia realnie pomagają w pracy.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Narzędzie do łączenia prętów zbrojeniowych drutem wiązałkowym to hak zbrojarski (skrętak) lub jego mechaniczny odpowiednik."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (podręczniki/atlas narzędzi zbrojarskich używane w kształceniu zawodowym).

Materiały:

  • Materiały dydaktyczne do kwalifikacji BUD.1 dotyczące robót zbrojarskich (narzędzia i sprzęt)
  • Instrukcje BHP dla robót zbrojarskich (dobór i bezpieczne użycie narzędzi ręcznych)
  • Katalogi/nazewnictwo narzędzi zbrojarskich (zdjęcia i opisy zastosowań)
