KWALIFIKACJA ELE2 - WRZESIEŃ 2015 (test 2)

Wysokie moce źródeł światła (rzędu setek watów) oznaczają nie tylko większy pobór prądu, ale też znacznie wyższą temperaturę pracy w okolicy trzonka. Jeżeli w zadaniu podano, że element nagrzewa się do około 300°C, oprawka musi zachować własności izolacyjne i mechaniczne w tej temperaturze oraz nie ulegać degradacji.

Dlaczego poprawna jest odpowiedź D?

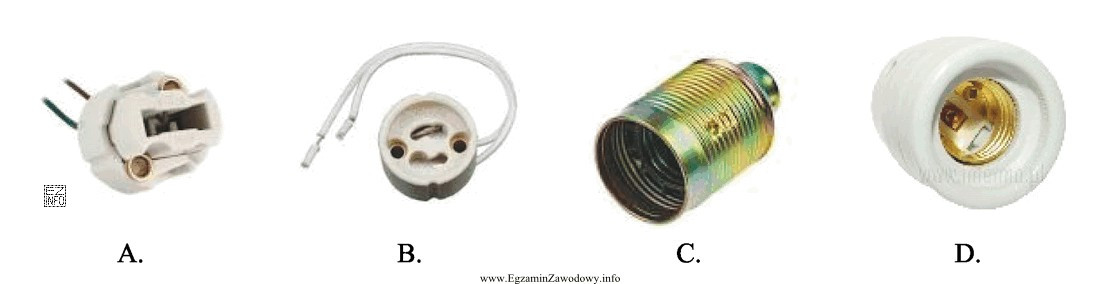

Rysunek D przedstawia masywną oprawkę porcelanową z gwintem Edisona (typowo E27/E40). Porcelana elektrotechniczna jest materiałem ceramicznym o bardzo wysokiej odporności termicznej i dobrej izolacyjności, dlatego jest standardowo stosowana do oprawek dla źródeł dużej mocy i podwyższonych temperatur. Grube ścianki i solidna konstrukcja dodatkowo ograniczają ryzyko uszkodzeń i przegrzania.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• A – mała oprawka ceramiczna z otworami na styki (typ bi-pin) jest typowa dla mniejszych źródeł (np. halogenowych o niższej mocy). Jej konstrukcja i przeznaczenie zwykle nie odpowiadają pracy przy 300°C w aplikacjach dużej mocy.
• B – podobnie jak A, to niewielka oprawka ceramiczna dla trzonków z dwoma pinami. Pomimo że "ceramika" kojarzy się z wysoką temperaturą, w praktyce takie oprawki stosuje się do innych typów źródeł i obciążeń, a nie do klasycznych wysokich mocy na E27/E40.
• C – metalowa, gwintowana tuleja bez obudowy izolacyjnej nie jest właściwą oprawką do pracy jako samodzielny element w instalacji. Brak izolacji zwiększa ryzyko porażenia i problemów eksploatacyjnych; w wysokiej temperaturze wymagania bezpieczeństwa są szczególnie istotne.

Wskazówka egzaminacyjna: przy doborze oprawki zawsze łącz trzy informacje: moc źródła, temperaturę w strefie trzonka oraz materiał i wykonanie oprawki. Dla wysokich temperatur i dużych mocy najczęściej poprawnym wyborem będzie porcelana, a nie "lekka" ceramika do małych trzonków.
