W dokumentacji projektowej i wykonawczej materiały budowlane są często rozróżniane za pomocą oznaczeń graficznych (kreskowania, wypełnień lub symboli umownych). Dla betoniarza-zbrojarza ma to praktyczne znaczenie: od poprawnego odczytania rysunku zależy, czy element ma być wykonany jako beton niezbrojony, czy jako element zbrojony (żelbet), a to wpływa na technologię robót, przygotowanie deskowania, organizację zbrojenia i kontrolę odbiorową.

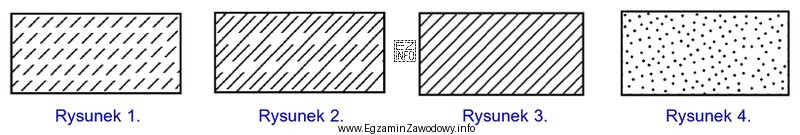

Odpowiedź "Na rysunku 1." jest poprawna, ponieważ to właśnie tam pokazano symbol stosowany do oznaczenia betonu niezbrojonego w projektach. Kluczową ideą jest brak cech sugerujących obecność zbrojenia: oznaczenie betonu niezbrojonego powinno wskazywać materiał betonowy, ale nie może zawierać elementów, które w praktyce rysunkowej kojarzą się ze stalą zbrojeniową lub układem prętów.
Dlaczego pozostałe propozycje są niepoprawne?
- "Na rysunku 2." – przedstawia inne oznaczenie graficzne niż beton niezbrojony (np. symbol zarezerwowany dla innego materiału lub innej technologii). Typowy błąd wynika z podobieństwa kreskowania i szybkiego "zgadywania" na podstawie ogólnego wyglądu.
- "Na rysunku 3." – wskazuje symbol, który nie odpowiada betonowi niezbrojonemu; w zadaniach tego typu często myli się znaki betonu z oznaczeniami elementów zbrojonych lub warstw wykończeniowych.
- "Na rysunku 4." – również nie jest oznaczeniem betonu niezbrojonego; może zawierać cechy interpretowane jako informacja o innym materiale lub o zbrojeniu.
Wskazówka egzaminacyjna: przy pytaniach o oznaczenia materiałów najpierw ustal, co jest rozróżniane (materiał, element konstrukcyjny, warstwa), a dopiero potem porównuj symbole. Szukaj "markerów" zbrojenia (skojarzeń ze stalą/prętami) i eliminuj opcje, które takie markery zawierają.
