KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2010



PYTANIE NR 9.

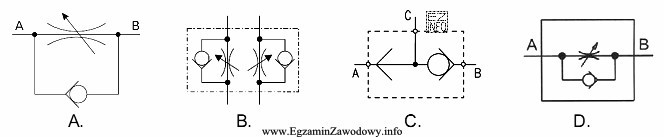

Na którym rysunku przedstawiono oznaczenie graficzne zaworu logicznego odcinającego?
Ilustracja przedstawia cztery różne schematy graficzne, które mogą być używane w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór logiczny odcinający rozpoznaje się po symbolu wskazującym funkcję logiczną (warunek dopuszczenia przepływu) połączoną z funkcją odcięcia medium. Poprawny wybór to rysunek przedstawiający element, który nie tylko realizuje logikę sterowania, ale też blokuje przepływ, gdy warunek nie jest spełniony.

Pełne wyjaśnienie:

Zadanie polega na rozpoznaniu oznaczenia graficznego zaworu logicznego odcinającego na schemacie. W praktyce elementy tego typu spotyka się w układach pneumatycznych i/lub hydraulicznych jako składniki sterowania, które mają dopuścić przepływ tylko po spełnieniu określonego warunku logicznego, a w przeciwnym razie odciąć medium.

Jak analizować symbol?

  • Najpierw szukaj części symbolu, która wskazuje na funkcję logiczną (np. realizację warunku "i"/"lub" w sensie sygnałów sterujących lub ciśnieniowych).
  • Następnie sprawdź, czy symbol zawiera cechę odcięcia przepływu (blokowania drogi przepływu w stanie niespełnienia warunku), a nie tylko kierunkowania lub regulacji.
  • Upewnij się, że nie jest to symbol zaworu zwrotnego, dławiącego ani rozdzielacza o innej funkcji – te elementy bywają wybierane błędnie, bo są częste i "podobne" wizualnie.

Dlaczego pozostałe rysunki mogą kusić, ale są błędne?

  • Częstą pułapką jest wybór elementu, który wygląda jak "blokada" przepływu, ale w rzeczywistości jest tylko zaworem zwrotnym (przepuszcza w jednym kierunku), bez logiki warunkowej.
  • Inna pomyłka to utożsamienie odcięcia z dławieniem (regulacją natężenia przepływu). Dławik ogranicza przepływ, ale nie realizuje logicznego warunku dopuszczenia.
  • Można też pomylić element logiczny z typowym zaworem rozdzielającym – rozdzielacz przełącza drogi, ale nie musi tworzyć funkcji logicznej "warunku" w rozumieniu zaworów logicznych.

Na egzaminie warto przyjąć stałą procedurę: (1) rozpoznaj typ funkcji (logiczna vs. kierunkowa vs. regulacyjna), (2) sprawdź obecność odcięcia, (3) porównaj z typowymi symbolami mylonymi. Taka analiza ogranicza strzelanie odpowiedzi "po wyglądzie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór logiczny odcinający w pneumatyce?
To element układu, który realizuje warunek logiczny dopuszczenia przepływu (np. sygnał z dwóch torów sterowania) oraz zapewnia odcięcie medium, gdy warunek nie jest spełniony. Stosuje się go, aby przepływ pojawił się tylko w określonych stanach pracy maszyny.
Jak rozpoznać na schemacie, że zawór jest odcinający, a nie dławiący?
Zawór odcinający na symbolu wskazuje blokowanie drogi przepływu (zamknięcie), a dławik wskazuje ograniczanie natężenia (regulację przepływu). Jeśli symbol sugeruje regulację/zwężkę, to zwykle nie jest to odcięcie. Odcinanie oznacza brak przepływu w stanie zamkniętym.
Dlaczego zawory logiczne mylą się z zaworami zwrotnymi?
Bo oba typy elementów mogą wyglądać podobnie na schemacie i oba "sterują" przepływem. Zawór zwrotny działa jednak tylko na zasadzie kierunku przepływu (przepuszcza w jedną stronę), a zawór logiczny zależy od warunku sygnałów/ciśnień. Na egzaminie trzeba sprawdzać funkcję, nie sam kształt.
Jakie funkcje logiczne spotyka się w zaworach logicznych?
Najczęściej spotyka się funkcje odpowiadające warunkom typu "i" (przepływ dopiero, gdy są spełnione dwa sygnały) oraz "lub" (przepływ, gdy wystąpi co najmniej jeden sygnał). W praktyce służą do budowania prostych zależności sterowania w układach.
Kiedy w maszynach stosuje się element logiczny z odcięciem przepływu?
Gdy trzeba wymusić, aby medium (powietrze/olej) pojawiło się w torze dopiero po spełnieniu warunku bezpieczeństwa lub sekwencji pracy. Przykład: dopuszczenie zasilania siłownika dopiero po osiągnięciu właściwego położenia czujnika i aktywacji sygnału startu, a w innym przypadku pełne odcięcie.
Czy bez ilustracji da się odpowiedzieć na pytanie o "którym rysunku"?
Nie w sposób merytoryczny, bo odpowiedzi są zależne od tego, jakie symbole pokazano na rysunkach. Takie pytania są poprawne tylko wtedy, gdy w arkuszu jest dostępna ilustracja z wariantami. Jeśli ilustracja jest nieczytelna, trzeba opierać się na opisie lub poprosić o wyraźniejszy materiał.
Jak uczyć się symboli pneumatycznych, żeby nie zgadywać na egzaminie?
Najlepiej uczyć się "funkcją": do każdego symbolu dopisz, co robi w układzie (odcina, dławi, rozdziela, realizuje warunek). Następnie rozwiązuj zestawy z identyfikacją elementów na schematach. Pomaga też tworzenie własnej legendy i porównywanie par mylonych (zwrotny vs. logiczny).
Jakie są typowe błędy przy rozpoznawaniu zaworów logicznych na schemacie?
Najczęstsze to: rozpoznawanie po "ogólnym kształcie" bez analizy portów, mylenie funkcji logicznej z funkcją kierunkową rozdzielacza, oraz utożsamianie odcięcia z dławieniem. Często też miesza się symbolikę z różnych materiałów (różne konwencje), co daje niepewność.
Dlaczego znajomość symboli jest ważna dla technika mechanika w produkcji?
Bo w organizacji i nadzorowaniu produkcji maszyn trzeba rozumieć dokumentację: schematy układów pomocniczych, listy elementów, instrukcje montażu i uruchomienia. Błędne odczytanie symbolu zaworu może skutkować złym doborem części, pomyłką w montażu lub błędną diagnozą podczas odbioru stanowiska.
Jak odróżnić element sterujący przepływem od elementu pomiarowego na schemacie?
Element sterujący (np. zawór) zwykle jest wpięty w tor przepływu i zmienia jego stan: odcina, przełącza, reguluje. Element pomiarowy (np. manometr) jest dołączany do punktu pomiarowego i nie ma za zadanie sterować przepływem roboczym. Analizuj, czy symbol "zarządza" drogą medium, czy tylko wskazuje wartość.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Zawór logiczny odcinający rozpoznaje się po symbolu wskazującym funkcję logiczną (warunek dopuszczenia przepływu) połączoną z funkcją odcięcia medium."

Materiały:

  • Podręczniki do pneumatyki i hydrauliki siłowej (działy: symbole, schematy, elementy sterowania)
  • Katalogi producentów armatury/automatyki z legendą symboli i opisem funkcji
  • Zestawy ćwiczeń z czytania schematów (identyfikacja elementów i ich funkcji)
