W dokumentacji budowlanej (szczególnie na przekrojach pionowych) poziomy kondygnacji i charakterystycznych elementów opisuje się za pomocą znaczników rzędnych. Kluczowe jest rozróżnienie dwóch informacji:

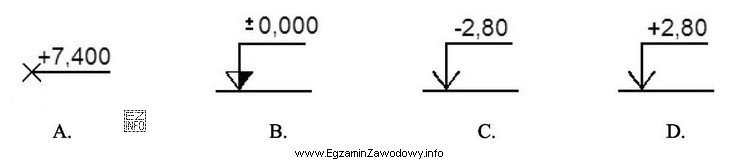

- wartości liczbowej (np. +2,80; -2,80; +7,400; ±0,000),
- konwencji graficznej znacznika, która wskazuje, że zapis dotyczy poziomu (rzędnej) w danym miejscu rysunku.
Poziom parteru w wielu projektach przyjmuje się jako poziom odniesienia, czyli "zero" wysokościowe. Dlatego na przekroju często spotyka się zapis ±0,000 przy symbolu poziomu. Oznacza to, że wszystkie inne rzędne na rysunku są podawane względem tej wartości: wartości dodatnie odnoszą się do elementów położonych wyżej (np. wyższe kondygnacje), a ujemne do elementów poniżej (np. piwnice, posadzki niższych poziomów, dno wykopu itp.).
Odpowiedź z oznaczeniem ±0,000 jest poprawna, bo jednoznacznie wskazuje poziom parteru jako punkt odniesienia dla pozostałych wysokości.
Pozostałe warianty są błędne w kontekście pytania, ponieważ przedstawiają inne poziomy:
- Wariant z wartością +7,400 oznacza poziom położony wyżej (np. wyższa kondygnacja lub charakterystyczny element), a nie parter jako "zero".
- Wariant z wartością -2,80 wskazuje poziom poniżej poziomu odniesienia, typowy np. dla części podziemnej.
- Wariant z wartością +2,80 wskazuje poziom powyżej parteru, często odpowiadający kolejnej kondygnacji lub wysokości elementu konstrukcyjnego.
Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się kilka rzędnych, najpierw szukaj zapisu ±0,000 albo 0,00 i dopiero potem interpretuj wartości dodatnie/ujemne. Dzięki temu łatwiej uniknąć pomyłki "parter = dowolna wartość dodatnia".
