Pogłębianie walcowe to obróbka otworu, w której wykonuje się walcowe poszerzenie na określoną głębokość, zakończone płaskim dnem. W praktyce tworzy się w ten sposób gniazdo (stopień) pozwalające na osadzenie elementu z płaską powierzchnią przylegania, np. łba śruby z łbem walcowym, tulejki lub podkładki.
Rozpoznając pogłębianie walcowe na rysunku (zwłaszcza w przekroju), zwraca się uwagę na cechy geometryczne:
- poszerzenie ma stałą średnicę na odcinku pogłębienia (zarys jest równoległy do osi),
- na przejściu średnic widać wyraźny stopień,
- dno pogłębienia jest płaskie (nie jest stożkowe),
- to nie jest wyłącznie fazowanie, czyli małe ścięcie krawędzi.

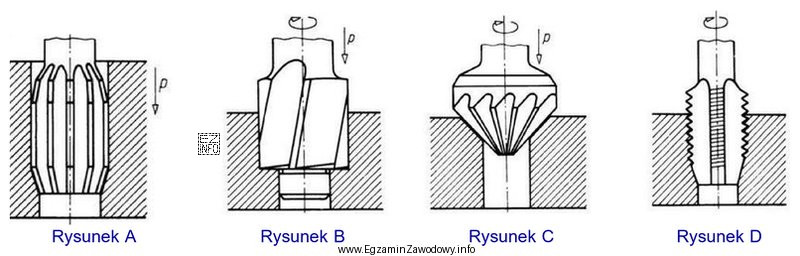

Odpowiedź "Na rysunku B" jest poprawna, ponieważ ten rysunek przedstawia właśnie taki stopień: walcowe gniazdo o większej średnicy i z płaskim dnem.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają innym zabiegom lub innym kształtom:
- Rysunek pokazujący stożkowe poszerzenie (zarys tworzy skos) odpowiada pogłębianiu stożkowemu, stosowanemu np. pod łby stożkowe.
- Rysunek przedstawiający tylko niewielkie ścięcie krawędzi otworu to fazowanie, a nie pogłębianie walcowe.
- Rysunek bez stopnia (jedna średnica) może przedstawiać samo wiercenie lub inną operację wykańczającą (np. rozwiercanie), ale bez charakterystycznego walcowego gniazda.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz "półkę" (stopień) i linię dna prostopadłą do osi otworu, to jest to typowy sygnał pogłębiania walcowego. Jeżeli linie zbiegają się w stożek, to szukasz pogłębiania stożkowego.
