W połączeniach elementów więźby dachowej ważne jest rozróżnienie sposobu zetknięcia drewna oraz elementów wzmacniających złącze.

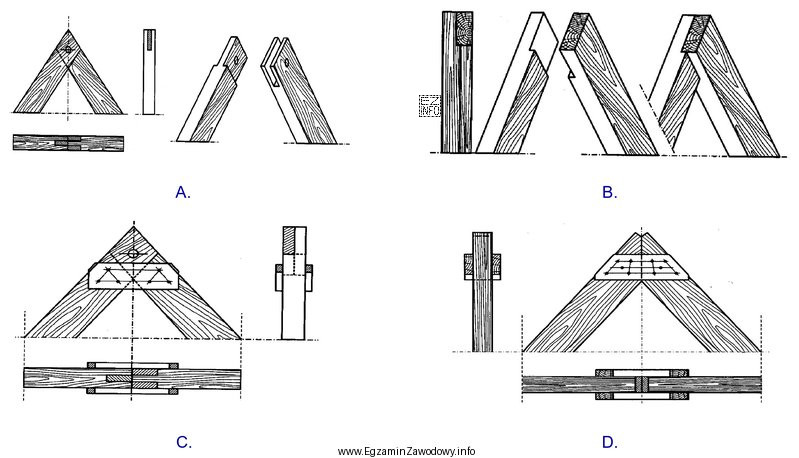

Połączenie krokwi na styk oznacza, że dwie krokwie (lub odcinki krokwi) są połączone czołowo: ich końce stykają się na jednej linii, bez wykonania zakładu (czyli bez zachodzenia jednego elementu na drugi). W rysunku technicznym taki styk jest zwykle widoczny jako przerwa/linia styku pomiędzy końcami dwóch elementów o podobnym przekroju.
Nakładki obustronne to wzmocnienia (drewniane lub stalowe, zależnie od rozwiązania) przykładane z obu stron łączonych elementów. Kluczowe jest tu słowo "obustronne": poprawny detal powinien pokazywać dwie nakładki – jedną po jednej stronie złącza, drugą po stronie przeciwnej. Zastosowanie jednej nakładki (jednostronnie) nie spełnia warunku z treści pytania.
Jak odróżniać to złącze od częstych "pułapek" w odpowiedziach?
- Zakład – elementy zachodzą na siebie na pewnej długości; to nie jest styk czołowy.
- Zacios/czop – widać wybrania w drewnie i kształtowe dopasowanie; to inna grupa złączy.
- Nakładka jednostronna – wzmocnienie jest tylko z jednej strony, przez co detal jest asymetryczny.
Dlatego poprawna odpowiedź to ten rysunek, na którym jednocześnie występują: (1) styk czołowy dwóch krokwi oraz (2) dwie nakładki rozmieszczone po obu stronach złącza.
