KWALIFIKACJA TLO3 - CZERWIEC 2024



PYTANIE NR 25.
Na którym rysunku przedstawiono poprawne połączenie nitowe zakładkowe?

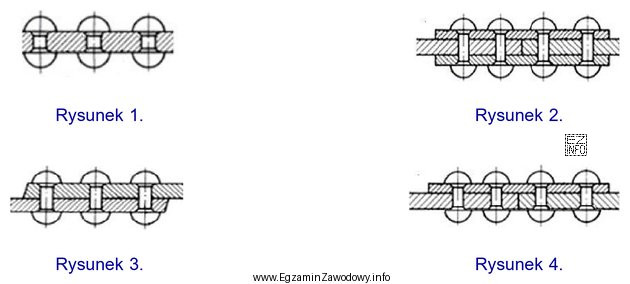

Ilustracja przedstawia cztery rysunki techniczne, które pokazują różne sposoby połączeń nitowych zakładkowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne połączenie nitowe zakładkowe rozpoznaje się po prawidłowym ułożeniu blach w zakładce oraz poprawnie uformowanej zakuwce (łeb zamykający) bez mimośrodu i widocznych wad. Na rysunku 3 przedstawiono konfigurację spełniającą te cechy, dlatego ta odpowiedź jest właściwa.

Pełne wyjaśnienie:

Połączenie nitowe zakładkowe polega na nałożeniu na siebie dwóch (lub więcej) elementów cienkościennych i połączeniu ich nitami przechodzącymi przez warstwy w strefie zakładki. W ocenie poprawności takiego złącza kluczowe jest, aby elementy były ułożone zgodnie z ideą zakładki (bez "udawania" złącza doczołowego), a nit był osadzony i zakuty w sposób zapewniający poprawne przenoszenie obciążeń.

  • Dlaczego rysunek 3 jest poprawny? Przedstawia połączenie, w którym widać właściwą zakładkę oraz poprawnie wykonane nitowanie: nit jest osiowo osadzony, a zakuwka ma prawidłowy kształt (bez przechylenia, pęknięć, wyraźnego niedokucia lub przekucia).
  • Dlaczego pozostałe rysunki są błędne?
    • Rysunek 1 – przedstawia rozwiązanie z cechą dyskwalifikującą połączenie (typowo jest to błąd w ułożeniu elementów lub w uformowaniu zakuwki, który może pogorszyć wytrzymałość i trwałość złącza).
    • Rysunek 2 – zawiera inny błąd technologiczny, np. nieprawidłowy kształt łba zamykającego lub brak przylegania elementów w strefie zakładki, co sprzyja luzom i koncentracji naprężeń.
    • Rysunek 4 – przedstawia połączenie niespełniające cech poprawnego złącza zakładkowego albo wadę montażową, która w praktyce lotniczej jest nieakceptowalna w kontroli wizualnej.

Wskazówka egzaminacyjna: przy zadaniach "na rysunku" najpierw identyfikuj typ złącza (zakładka vs doczoło), a dopiero potem oceniaj jakość nitowania (osiowość, kształt zakuwki, przyleganie elementów). To ogranicza ryzyko wyboru odpowiedzi na podstawie ogólnego wrażenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie nitowe zakładkowe?
To złącze, w którym dwa elementy (np. blachy) zachodzą na siebie w strefie zakładki i są spięte nitami przechodzącymi przez warstwy. W lotnictwie stosuje się je często w strukturach cienkościennych, gdzie ważna jest masa, powtarzalność i możliwość kontroli.
Jak rozpoznać na rysunku, że złącze jest zakładkowe, a nie doczołowe?
W złączu zakładkowym widać wyraźne zachodzenie jednej blachy na drugą w miejscu łączenia. W doczołowym krawędzie elementów spotykają się "na styk", a łączenie realizują nakładki. Najpierw identyfikuj geometrię ułożenia blach, dopiero potem oceń nity.
Jakie cechy wskazują, że nit jest poprawnie zakuty?
Typowo szuka się osiowości nitu, prawidłowego uformowania łba zamykającego (bez przechylenia), braku pęknięć i zadziorów oraz dobrego przylegania łączonych elementów. Na rysunkach egzaminacyjnych błędy są zwykle pokazane jako wyraźne deformacje lub brak przylegania.
Dlaczego brak przylegania blach w zakładce jest problemem?
Powstaje szczelina i możliwość pracy elementów względem siebie, co zwiększa koncentrację naprężeń i ryzyko luzowania oraz zmęczenia materiału. W praktyce może to prowadzić do rozwoju pęknięć w strefie otworów i pogorszenia trwałości połączenia.
Jakie są najczęstsze wady połączeń nitowych widoczne podczas kontroli?
Do typowych wad należą: niewłaściwy kształt łba zamykającego (niedokucie lub przekucie), przechylenie nitu, uszkodzenie powierzchni wokół nitu, brak przylegania elementów oraz ślady świadczące o nieprawidłowym przygotowaniu otworu. Egzamin często sprawdza rozpoznanie takich wad na rysunku.
Czy w połączeniu zakładkowym nity muszą być rozmieszczone w jednej linii?
Nie zawsze. Stosuje się różne układy (jednorzędowe, wielorzędowe, przestawne) zależnie od obciążeń i konstrukcji. W zadaniach rysunkowych ważniejsze jest, aby układ był logiczny i zgodny z ideą zakładki, a sama jakość zakucia nie wskazywała na błąd wykonania.
Jakie narzędzia są typowo używane do nitowania w lotnictwie?
W praktyce spotyka się m.in. młotki pneumatyczne, odpowiednie końcówki (sety), podpieraki (babki) oraz przyrządy do przygotowania otworów (wiertła, rozwiertaki). W zależności od typu nitu i dostępu do miejsca pracy dobiera się technikę i osprzęt, by uzyskać właściwą zakuwkę.
Dlaczego na egzaminie pytania o rysunek mogą być trudne mimo prostych odpowiedzi?
Bo odpowiedzi są tylko numerami rysunków, a cała trudność leży w analizie detali graficznych. Łatwo popełnić błąd nieuwagi lub "zgadywać po wyglądzie". Pomaga systematyka: (1) typ złącza, (2) ułożenie elementów, (3) jakość zakucia nitu.
Jak odróżnić poprawny łeb zamykający od niedokutego?
Niedokucie zwykle oznacza zbyt małą deformację trzpienia nitu: łeb zamykający jest za niski lub za wąski i może wyglądać jak "nieuformowany". Poprawny łeb jest wyraźnie ukształtowany i symetryczny. Na rysunkach szkoleniowych różnica jest zazwyczaj pokazana bardzo czytelnie.
Jak przygotować się do zadań o nitowaniu na kwalifikację technika mechanika lotniczego?
Ćwicz rozpoznawanie typów złączy (zakładkowe, doczołowe z nakładkami) oraz typowych wad nitów na ilustracjach. Warto robić "checklistę": geometria złącza, przyleganie, osiowość nitu, kształt zakuwki. Dobrze działa też porównywanie poprawnych i błędnych przykładów obok siebie.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

Według specjalistów z branży: "Poprawne połączenie nitowe zakładkowe rozpoznaje się po prawidłowym ułożeniu blach w zakładce oraz poprawnie uformowanej zakuwce (łeb zamykający) bez mimośrodu i widocznych wad."

Materiały:

  • Materiały szkoleniowe producenta statku powietrznego dotyczące napraw strukturalnych (SRM) – część o nitowaniu (jeśli dostępne w ośrodku)
  • Podręczniki z technologii montażu konstrukcji lotniczych (nitowanie, połączenia cienkościenne)
  • Instrukcje warsztatowe/organizacyjne dotyczące kontroli jakości połączeń nitowych w obsłudze płatowca
