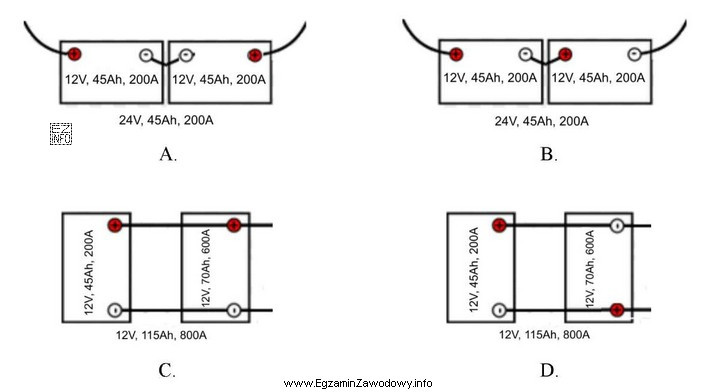

Połączenie szeregowe akumulatorów rozpoznaje się po tym, że tworzą one jeden ciąg: biegun + pierwszego akumulatora jest połączony z biegunem - drugiego (i analogicznie przy większej liczbie akumulatorów). Zewnętrzne wyprowadzenia całego zestawu stanowią wtedy wolny biegun - pierwszego oraz wolny biegun + ostatniego.
Dlaczego to jest połączenie szeregowe?
W szeregu napięcia się sumują. Przykładowo dwa akumulatory o tym samym napięciu połączone szeregowo dają w przybliżeniu dwukrotnie wyższe napięcie zestawu. Taki układ bywa stosowany w instalacjach maszyn, gdy do rozruchu lub zasilania wymagane jest wyższe napięcie niż pojedynczy akumulator.
Dlaczego pozostałe rysunki są nieprawidłowe?
- Jeśli na rysunku widać połączenie + z + oraz - z -, to jest to typowy układ równoległy, który zwiększa możliwości prądowe/pojemność, ale nie zwiększa napięcia.
- Jeżeli bieguny są połączone "na krzyż" w sposób niezamykający jednego łańcucha (np. oba wolne końce są tego samego znaku albo jeden akumulator jest ominięty), to nie jest poprawny szereg.
- Jeżeli rysunek wskazuje bezpośrednie zwarcie (połączenie + z - tego samego akumulatora lub brak odbiornika), to jest to układ błędny i niebezpieczny.
Wskazówka egzaminacyjna: zawsze najpierw znajdź, czy jest połączenie plus–minus między akumulatorami. Dopiero potem sprawdź, które dwa zaciski są "wolne" i tworzą wyjście całego zestawu.
