KWALIFIKACJA ELM6 - STYCZEŃ 2025



PYTANIE NR 9.

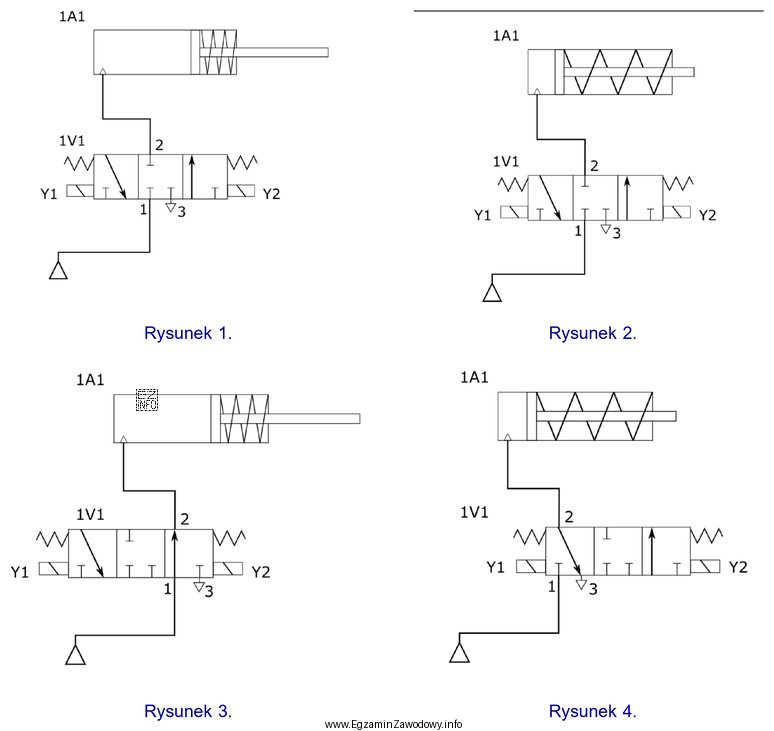

Na którym rysunku przedstawiono prawidłowo narysowany schemat układu pneumatycznego?
Na którym rysunku przedstawiono prawidłowo narysowany schemat ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek 2 przedstawia prawidłowo narysowany schemat układu pneumatycznego, ponieważ zawiera poprawnie zdefiniowane elementy i ich połączenia. Schemat zawiera zawór sterujący oraz cylinder pneumatyczny, a kierunki przepływu powietrza są zgodne z zasadami działania takich układów. Wskazania na schemacie są spójne z normami stosowanymi w pneumatyce. Ważne jest, by każdy element był w odpowiednim miejscu i był poprawnie opisany, co jest spełnione na rysunku 2.
