W zacisku śrubowym dla przewodów z żyłą jednodrutową poprawne wykonanie połączenia polega na takim przygotowaniu i wprowadzeniu przewodu, aby element dociskowy zacisku (np. płytka dociskowa) naciskał na goły przewodnik, a nie na izolację.
W praktyce oznacza to kilka kluczowych zasad:
- Prawidłowe odizolowanie: długość zdjętej izolacji musi być dobrana tak, aby po wsunięciu przewodu nie wystawał nadmiernie nieizolowany odcinek, ale jednocześnie przewodnik w całości znajdował się w strefie docisku.
- Pełne wsunięcie żyły: żyła powinna wejść do zacisku do oporu/oznaczonej głębokości, tak aby nie była "na skraju" docisku. To ogranicza ryzyko poluzowania i grzania połączenia.
- Izolacja poza strefą docisku: izolacja nie może zostać uwięziona pod dociskiem, bo wtedy kontakt elektryczny jest niepewny (mała powierzchnia styku, wzrost rezystancji przejścia), co może prowadzić do przegrzewania.
- Brak niebezpiecznych nadmiarów miedzi: zbyt długi odizolowany fragment zwiększa ryzyko zwarcia do sąsiedniego zacisku lub elementów metalowych oraz ryzyko dotyku części czynnych.

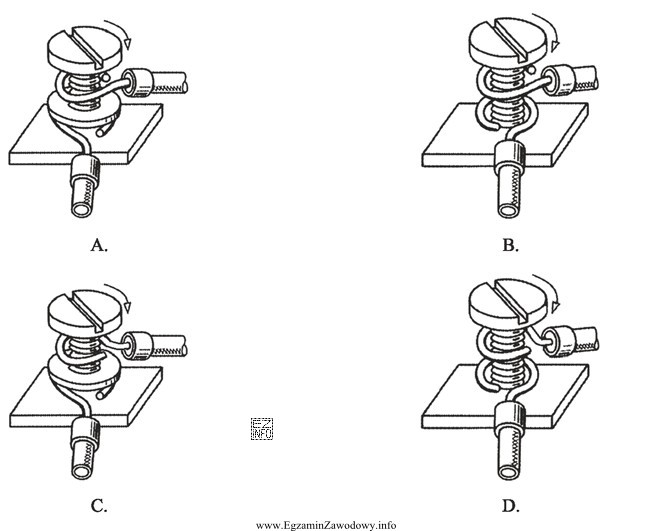

Dlatego jako poprawny należy rozumieć taki rysunek, na którym widać żyłę jednodrutową wsuniętą prosto w zacisk, z właściwie zdjętą izolacją i bez odsłoniętego nadmiaru przewodnika. Błędne przedstawienia na rysunkach zwykle pokazują jeden z typowych problemów: izolację pod dociskiem, zbyt krótko wsuniętą żyłę, zbyt długie odizolowanie albo nieprawidłowe uformowanie przewodu powodujące słaby docisk.
W odpowiedziach niepoprawnych można spodziewać się właśnie takich błędów montażowych: jeśli docisk działa na izolację, połączenie będzie elektrycznie niepewne; jeśli przewodnik jest odsłonięty na zewnątrz, rośnie ryzyko zwarcia; a jeśli żyła jest wsunięta zbyt płytko, połączenie może się poluzować pod wpływem drgań lub zmian temperatury. Poprawny wybór wymaga więc oceny, czy strefa kontaktu jest metal–metal i czy przewód jest osadzony bezpiecznie.
