Przenośny uziemiacz stosowany przy pracach konserwacyjno-remontowych na instalacjach kablowych ma jedno podstawowe zadanie: zapewnić bezpieczne warunki pracy przez uziemienie i wyrównanie potencjałów w miejscu prowadzenia robót po wyłączeniu instalacji spod napięcia.
Typowy zestaw przenośnego uziemiacza rozpoznaje się po cechach konstrukcyjnych:
- kilka przewodów uziemiających (często odpowiadających liczbie żył/faz),
- zaciski do pewnego, mechanicznego i elektrycznego połączenia z żyłami przewodu/kabla oraz z punktem uziemiającym,
- element/odcinek przewodu przeznaczony do przyłączenia do uziomu lub szyny uziemiającej.

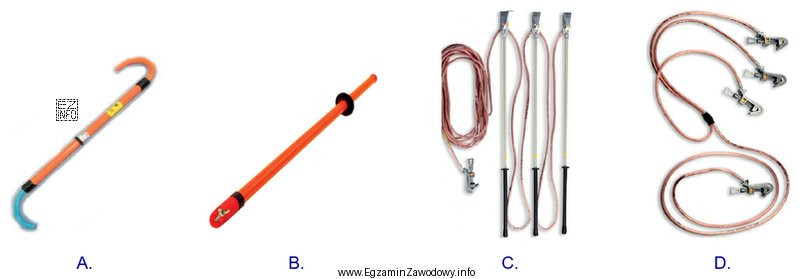

Dlatego poprawny wybór to ten rysunek, który przedstawia kompletny przenośny uziemiacz (zestaw przewodów zakończonych zaciskami), a nie pojedynczy przewód, przypadkową linkę, przedłużacz, przewód pomiarowy ani sam zacisk.
Dlaczego pozostałe odpowiedzi są błędne? Najczęściej prezentują osprzęt, który nie spełnia równocześnie wszystkich wymagań funkcjonalnych uziemiacza: nie ma kompletu przewodów do uziemienia kilku żył, nie ma właściwych zacisków do pewnego połączenia, albo jest to sprzęt o innym przeznaczeniu (pomiarowym, zasilającym lub mechanicznym). W praktyce egzaminacyjnej kluczowe jest wypatrzenie charakterystycznych zacisków oraz tego, że to zestaw, a nie pojedynczy element.
Wskazówka do nauki: patrz najpierw na końcówki przewodów. Jeśli widzisz wyraźne zaciski przeznaczone do podłączania do żył kabla oraz przewód do uziomu – to najpewniejszy trop, że to uziemiacz przenośny.
