Instalacja podtynkowa oświetlenia klatki schodowej wymaga przewodu przeznaczonego do stałego układania w budynku (np. w tynku, w bruzdach, w rurkach lub w peszlu) oraz o konstrukcji typowej dla obwodów energetycznych 230 V: miedziane żyły w izolacji, wspólna powłoka zewnętrzna i odpowiednia liczba żył do realizacji połączeń w puszkach oraz przy łącznikach.

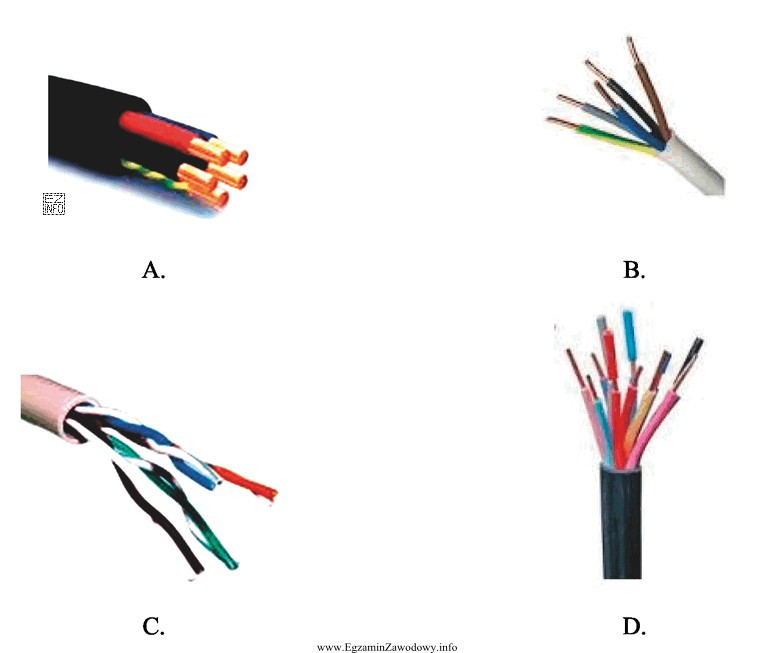

Poprawny jest wybór rysunku B, ponieważ przedstawia przewód instalacyjny wielożyłowy z żyłami jednodrutowymi oraz z barwami izolacji zgodnymi z typową praktyką (m.in. żółto-zielona dla przewodu ochronnego, niebieska dla neutralnego). Taka konstrukcja jest właściwa dla obwodów oświetleniowych prowadzonych pod tynkiem i ułatwia wykonanie połączeń w układach sterowania oświetleniem klatki schodowej (np. gdy potrzebne są dodatkowe żyły na przewody fazowe/korespondencyjne).
Dlaczego pozostałe propozycje nie pasują?
- Przewód z rysunku A ma inną liczbę żył i inną charakterystykę (typowo stosowany w innych zastosowaniach niż wskazane w pytaniu); sama obecność kilku żył nie przesądza o poprawności do konkretnego układu.
- Rysunek C to przewód teleinformatyczny (skrętka). Jest przeznaczony do transmisji danych, a nie do zasilania i sterowania obwodami oświetleniowymi 230 V w instalacji podtynkowej.
- Rysunek D przedstawia przewód o bardzo dużej liczbie cienkich żył (często spotykany jako przewód sterowniczy/sygnalizacyjny). Taka konstrukcja nie jest typowym wyborem do standardowych obwodów oświetleniowych w budynku.
Dobór i prowadzenie oprzewodowania powinny być zgodne z wymaganiami normowymi dotyczącymi instalacji niskiego napięcia, w szczególności w zakresie doboru przewodów do sposobu ułożenia i przeznaczenia obwodu.
